Einbau der Erdwärmetauscher Teil 1 |
Die Theorie zum Erdwärmetauscher finden Sie im Grundlagenteil, der EWT ist Teil der Lüftungsanlage
Der Einbau des großen EWT finden Sie auf der Folgeseite beschrieben.
|
|
|

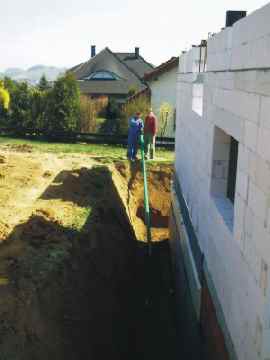

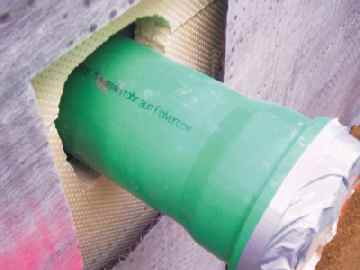

| Am 01.April 2003 begann der Einbau der Erdwärmetauscher. Zunächst wird der kleine EWT für den Erd- und Vorratskeller in einer Tiefe von 2 Meter mit einer Steigung von 3 Prozent im Abstand von mindestens 50 cm um die Nordwand des Kellers verlegt. | |
|
|
|

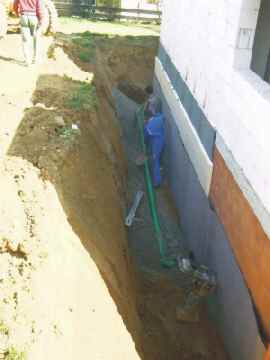

| Das Rohr (Polypropylen-KG-Rohr, 100mm) wird durch die Fa. Münzing&Habersam zusammen mit der Fa. Wolf Erdbau in Sand verlegt. | |
|
|
|
| Die Bögen bestehen aus zwei Formstücken a 45 Grad, was eine spätere Reinigung und den "Gefälletest" erleichtert. Zudem sind 45-Grad-Winkelstücke strömungstechnisch besser geeignet. Die Planung und Materialauswahl (Vorgabe halogenfrei durch Bauherren) erfolgte durch das Ingenieurbüro Stein in Bammenthal. | |
|
|
|

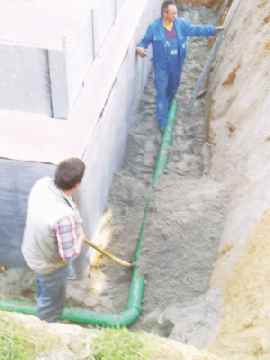

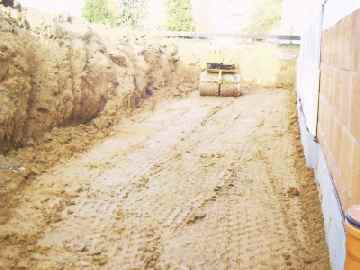

| Nach der Verlegung wird der kleine EWT mit Sand und Aushub bedeckt und der Aushub verdichtet | |
|
|
|

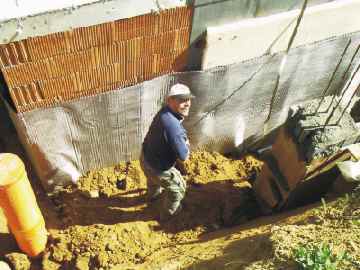

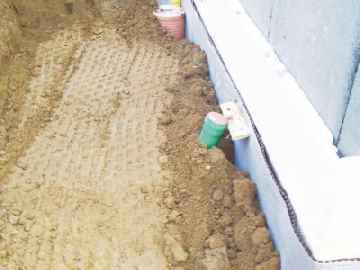

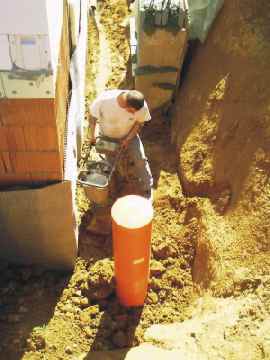

| Mitarbeiter der Fa. Wolf beim Verdichten der Baugrube. Rechts der Ansaugstutzen, immer noch 1,5 Meter unter der Erdoberfläche | |
|
|
|
| Nach den der kleine EWT verlegt ist, wird mit
den Vorbereitungen für die Verlegung des großen Erwärmetauschers für

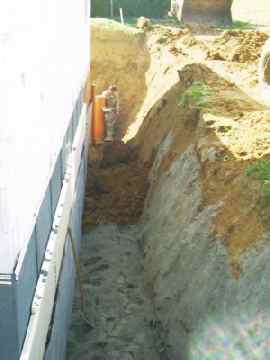

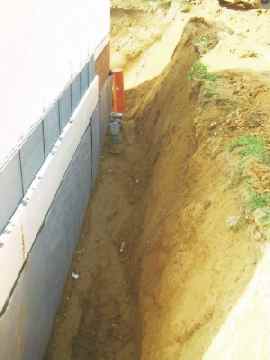

die Wohnraumlüftung begonnen. Rohrdurchmesser 160mm, PP-Rohr, 5mm
Wandstärke, Verlegung um die West-, Nord- und Ostwand, mit 3-4 Prozent
Gefälle (beginnend in 2.30 Meter Tiefe), die Verlegung im Bereich der
Nordwand erfolgt als Register (2 Rohre parallel) mit einem Abstand von einem
Meter zur Hauswand und einen meter Abstand zwischen den
Registersträngen),
