05.07.2003

Fortsetzung Einbau der Wandheizungen

Von Montag bis Donnerstag wurden die Paradigma Wandheizungen (Typ Lago) von Fa. Münzing&Habersam im OG und EG endgültig montiert.

Die Befestigung der Elemente erfolgt mittels Spezialdübel für Ytong.

Im EG sind drei Elemente nach dem Tichelmannprinzip in Reihe geschaltet.

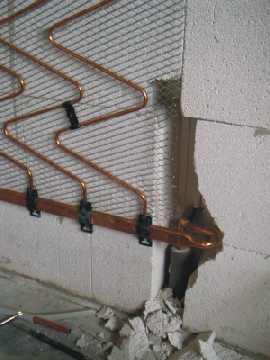

Rücklaufanschlussdetail

Vorlaufanschlussdetail

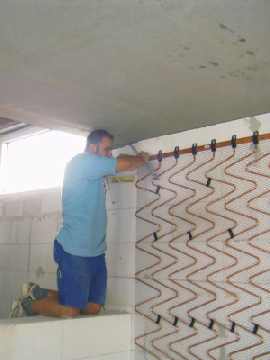

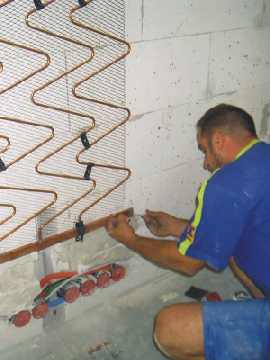

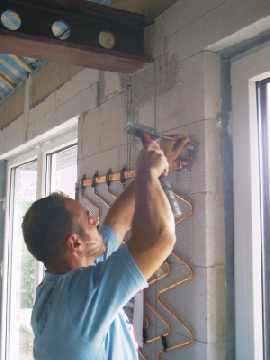

Montage

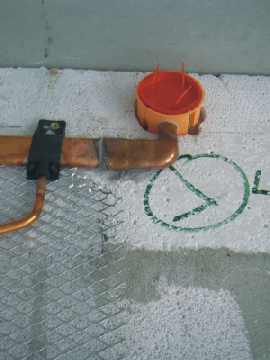

Entlüfter mit Unterputzdose

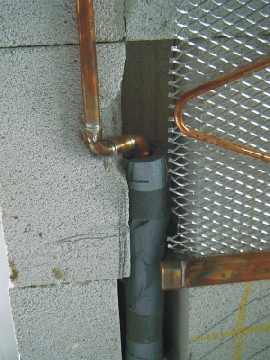

Detail Rücklauf

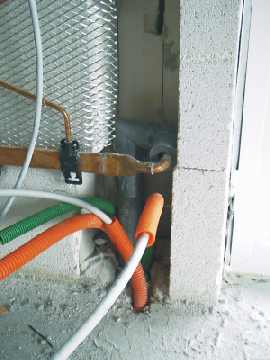

Detail Rücklauf

Detail Technikschacht

Alle Wandheizelemente des OG werden über den Technikschacht einzeln in den Technikraum geführt.

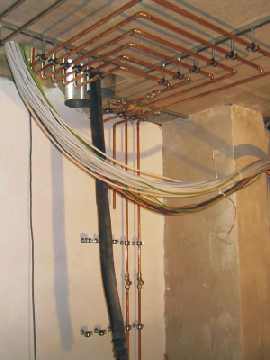

Sauber und übersichtliche Anordnung der jeweils drei Vor- und Rücklaufleitungen der Wandheizelemente für das OG.

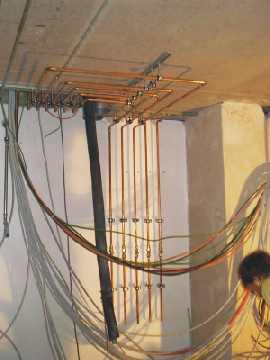

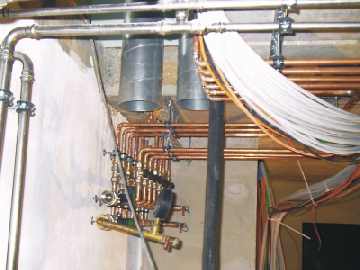

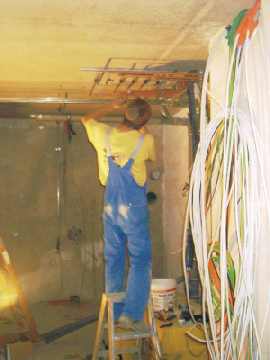

Rechts vom Steigeschacht wird der Verteiler montiert. Hier münden auch vier weitere Vor- und Rücklaufleitungen aus dem EG aus der Betondecke.

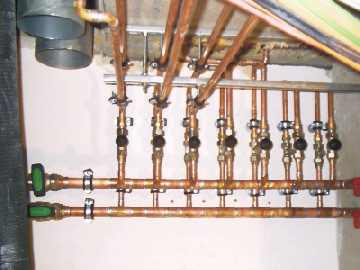

Der Verteiler ist montiert, das gesamte Heizsystem wurde mit Wasser abgedrückt.

Der Verteiler weist noch drei freie Anschlussmöglichkeiten für Heizkörper im UG auf. Ein Heizelement im Treppenhaus wird nächste Woche noch gesetzt, die restlichen zwei sind für den Hobbyraum vorgesehen, dessen Ausbau nach Bezug des Hauses erfolgt. Die Steuerung der einzelnen Heizkreise erfolgt mittels EIB Stellventilen.

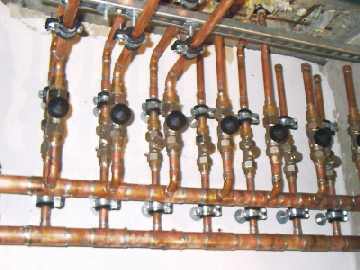

Nochmals der Heizungs-Verteiler von vorne

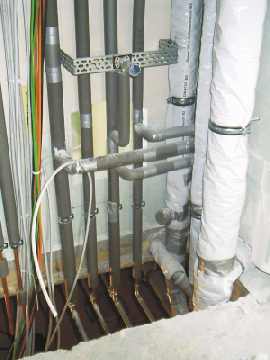

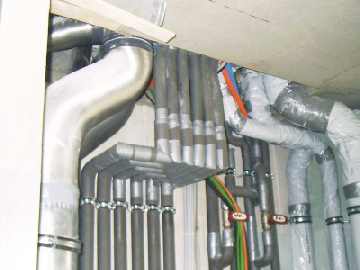

Einblick in den oberen Teil des Technikschachtes im EG. Strukturiert liegen hier nun alle Leitungen und Rohre beieinander. Von. r: Lüftungsrohre, Heizungsleitungen fürs OG, Elektroleitungen, Frischwasserleitungen, Zentraltaubsauger- und Abwasserrohre.
