18.09.2003

Beginn der Außendämmung

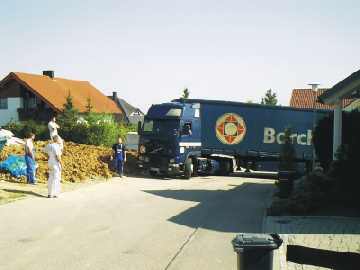

Am 17.09.2003 wurde das Dämmmaterial angeliefert. Die Marmorit Volamitplatten, die nach DIN über den Fenstern anzubringen sind, werden am Morgen durch Spedition Borchers angeliefert.

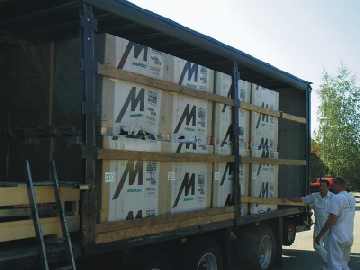

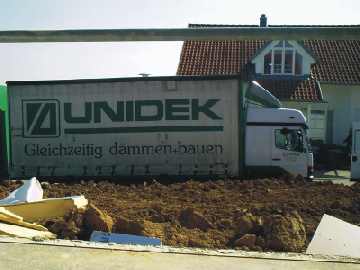

Am Mittag liefert dann Spedition SSH-Schwenker die Fassadendämmplatten.

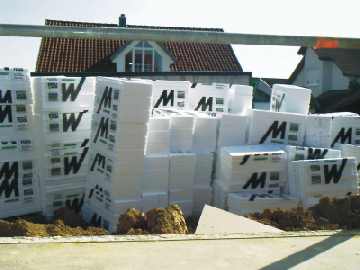

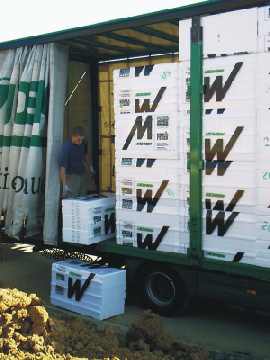

Die Dämmplatten werden von Hand abgeladen und ordentlich vor dem Haus aufgestapelt. Wir haben dies auf anderen Baustellen auch schon anders gesehen, wo das Dämmmaterial vom LKW nur abgekippt wurde (Herr Wisbar / Fa. Schwenker).

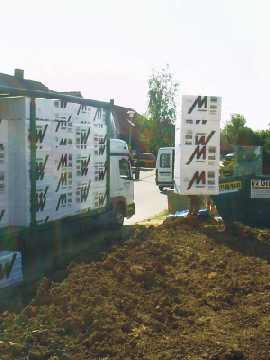

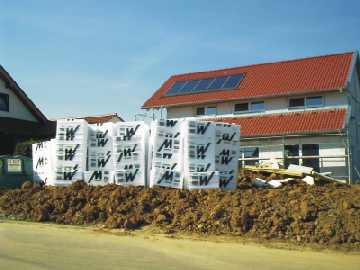

Nach einer Stunde Abladezeit steht das Dämmmaterial vor dem Haus.

Keine Packung ist beschädigt, keine Kante abgestoßen.

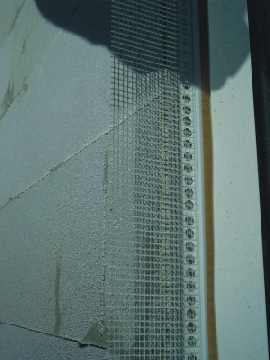

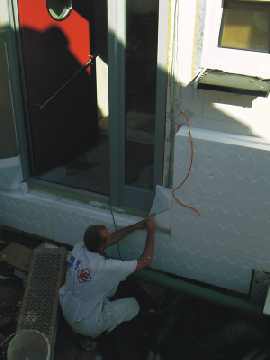

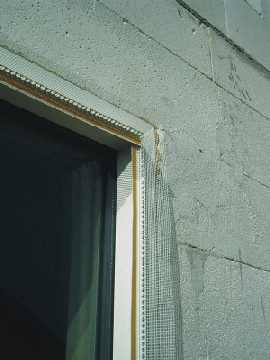

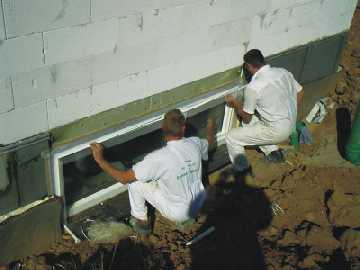

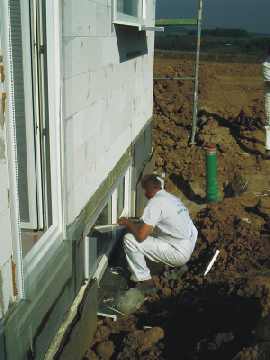

Herr Bröckel klebt die Putzsystemschienen an die Fensterrahmen. Die Fensterrahmen werden bei feststehenden Fenstern voll überdämmt, bei Fenster, welche sich öffnen lassen und Türen wird der wandbündige Teil des Rahmens voll überdämmt. Somit ragt die Dämmung 6 cm über den Rahmen (3 cm sind derzeit durch die Wärmeschutzverordnung vorgeschrieben).

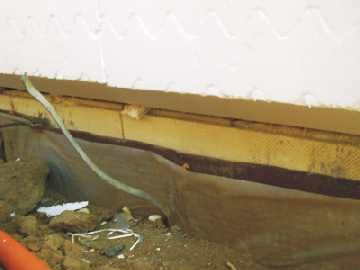

Die Fassadendämmung (200 mm Stärke) wird zudem 50 cm unter das künftige Erdniveau heruntergezogen. Der Übergang zwischen Perimeterdämmung aus 5 cm dicken PS-Platten und der Fassadendämmplatte erfolgt mittels einer 45 Grad Phase.

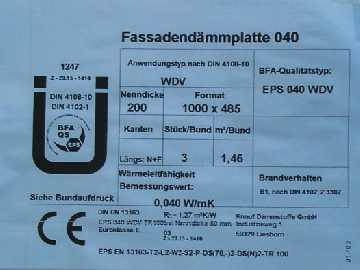

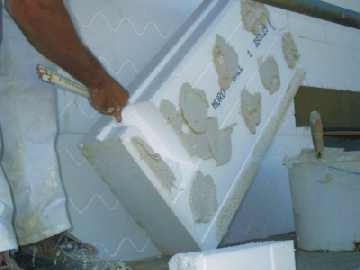

Die Marmorit Fassadendämmplatten mit Mörteltasche (EPS 040 WDV 1000x485x200) längs mit Nut und Feder versehen werden mit Marmorit Kleber auf das Mauerwerk "geklebt".

Der Zuschnitt erfolgt Millimetergenau mit dem beheizten Schneidedraht.

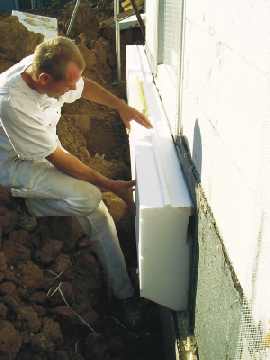

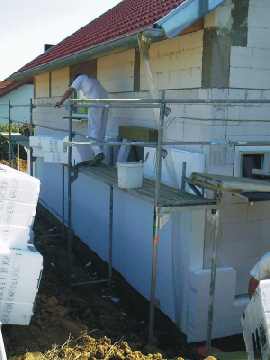

Zuerst wird unterste Lage um das gesamte Haus mittels Wasserwaage befestigt.

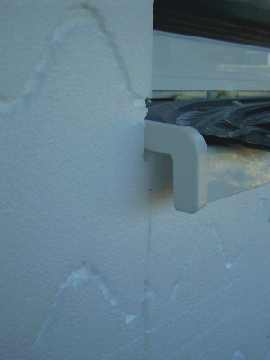

An den Türen werden Austrittbänke angebracht.

Dämmung der Hausnordseite.

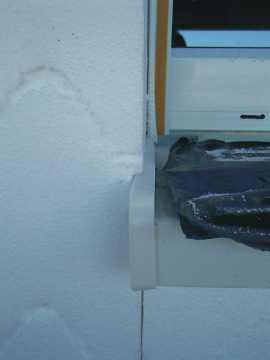

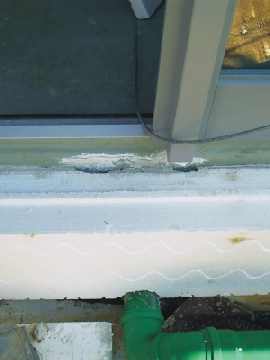

Detail Fensterbank Nordseite (analog West- und Ostseite).

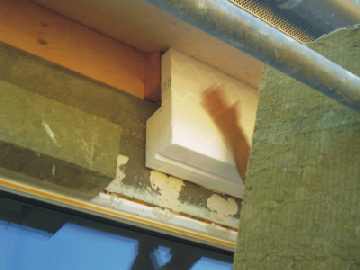

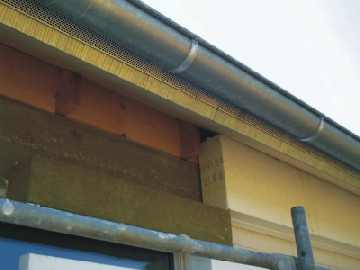

Detail Dämmung der Sparrenköpfe.

Detail Übergang zur Dachhaut.

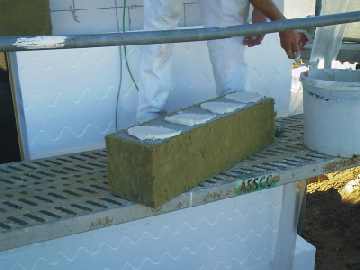

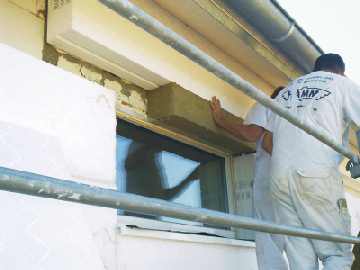

Über den Fenstern wird vorschriftsmäßig eine Volamitplatte (Steinwolle, 200*200 mm) eingesetzt.

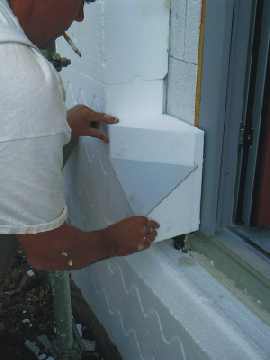

Im Gegensatz zu den Fenstern auf der Nord- Ost- und Westseite werden Marmorit Flixx "Lichtkeile" an den Laibungen verwendet. Der Flixx Dämmkeil besteht aus einem EPS Fußstück mit Purenitplatte auf der Schrägfläche, welche verputzt,  gestrichen oder mit eine Fliese belegt werden kann sowie einem Volamit-Keil welcher auf das Fußstück gestellt wird.

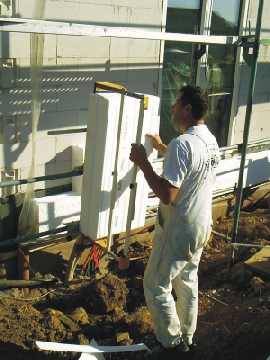

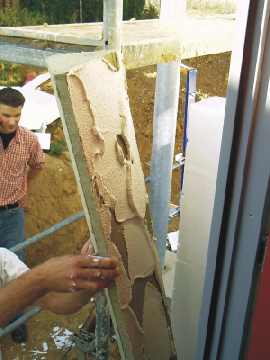

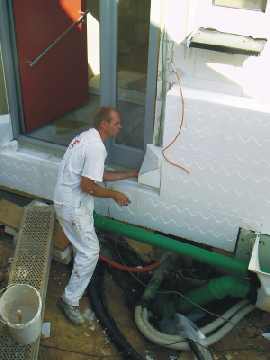

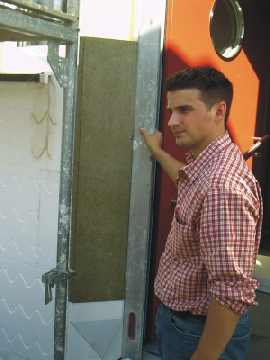

Herr Elischer / Fa. Marmorit zeigt den fachgerechten Einbau des Systemelementes.

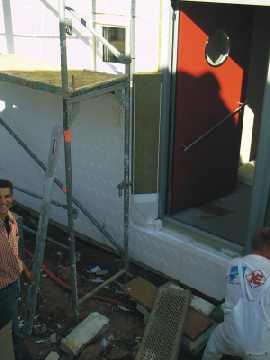

Der Marmorit Flixx-Lichtkeil betont die Eingangstüre.

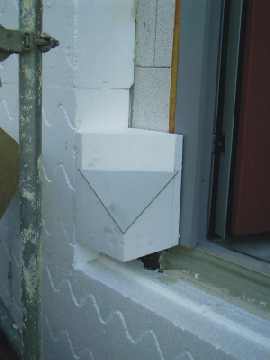

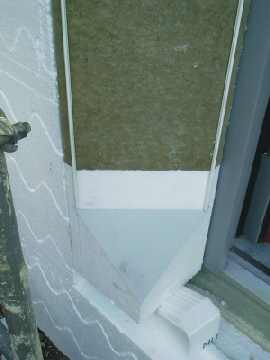

Detailansicht Fuß- und Seitenstück des Marmorit  Flixx-Lichtkeils.

Auch der Flixx-Lichtkeil wird 4 cm über den Rahmen der Wiegand Passivhaushaustüre gezogen.

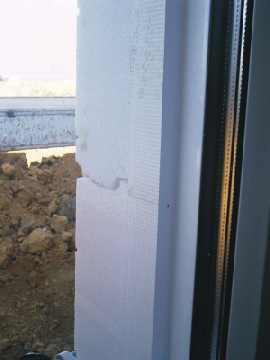

Deutlich ist der Unterschied zur Dämmung ohne Marmorit Flixx Lichtkeil erkennbar. Die Standarddämmung mit 200 mm dicken EPS Dämmplatten, welche fast bis an die Glasscheibe reichen, lässt den Fensterausschnitt kleiner erscheinen. Der 45 Grad angeschrägte Lichtkeil öffnet den Blick nach draußen.
