Energieverbrauch im Passivhaus Langbein

Nachfolgende Tabelle wurde im September 2006 überarbeitet, da die bis dato geführte Liste unübersichtlich wurde.

Zunächst zum Verständnis eine Historie





24.10.2003   Fertigstellung Innenräume und Einzug
  Geheizt wird mit einem 5 KW Elektroheizstab im Pufferspeicher. Strommessung über Eintarifzähler sowie einem alten Zwischenzähler vor dem Heizstab
14.10.2004 Wechsel zu einem anderen Stromtarif (Zweitarif mit Tag- und Nachtstrom, da die Wärmepumpe nun installiert wirdDamit verbunden ist ein Zählerwechsel. Der Zwischenzähler bleibt am Heizstab angeschlossen, da dieser Umbau nicht kostenlos von der EnBW durchgeführt wird.
25.12.2004 Inbetriebnahme Wärmepumpe zu Heizzwecken. Der Einbau fand zwar am 14.12.2004 statt, da die Steuerung jedoch erst vor Weihnachten programmiert wurde und wir über Weihnachten im Urlaub waren, wurde das Gerät erst wieder nach Weihnachten eingeschaltet.
16.02.2006 Umbau des Zwischenzählers vor die Wärmepumpe (Heizstab nun ohne Zwischenzähler, da immer aus)
23.03.2006 Einbau und Inbetriebnahme einer 3.5 KW Photovoltaikanlage, damit Produktion von grünem Strom

Messwerte finden Sie nun in folgenden Dateien

Stromverbrauch 2003-2004: strom2004.htm
Stromverbrauch 2005: strom2005.htm
Stromverbrauch 2006: strom2006.htm
Stromverbrauch 2007: strom2007.htm



Nachfolgend finden Sie die Stromverbrauch-Zählerstände beginnend im November 2003  mit einem Eintarifzähler sowie einem Zwischenzähler für den Heizflansch im Pufferspeicher.

Auch wenn Stand November 2003 noch nicht alle Geräte im Betrieb sind und wir noch nicht optimal wirtschaften können, ist es uns möglich regelmäßig unseren Stromverbrauch zu dokumentieren. Der bisherige Automatikbetrieb ist wie folgt parametriert:

Raumtemperatur:  6-22 Uhr: 21 Grad C, 22-6 Uhr: 19 Grad Celsius (Steuerung der Wandheizungen nach Raumtemperatur OG)

Lüftung: 6-22 Uhr: Stufe II, 22-6 Uhr: Stufe I

Lüftung Erdkeller:  12.00 Uhr und 18.00 Uhr jeweils 15 Minuten an

Solarsteuerung:  Temperaturdifferenz Speicher unten zu Solarfühler > 5 Grad = Solarpumpe an

Heizstab:  Stromfreigabe im Dauerbetrieb (Handregelung durch Bewohner)

Mit diesen Werten, allerdings noch nicht repräsentativem Nutzerverhalten (Extremlüften während Malerarbeiten im UG und mehrmaligem Absäuern unseres Cottobodens im EG hatten wir in den letzten drei Wochen folgenden Stromverbrauch (in KWh)

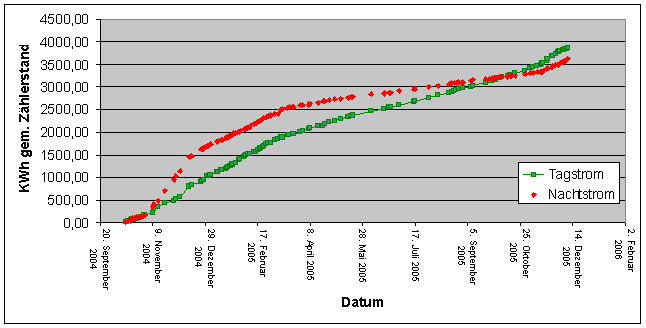

Zunächst eine kumulative Darstellung des Stromverbrauches

Bitte beachten Sie, dass zwischen dem 14.10. und 25.12.2004 immer noch mit dem Heizstab geheizt wurde.

Rechnerisch aufbereitete Werte:

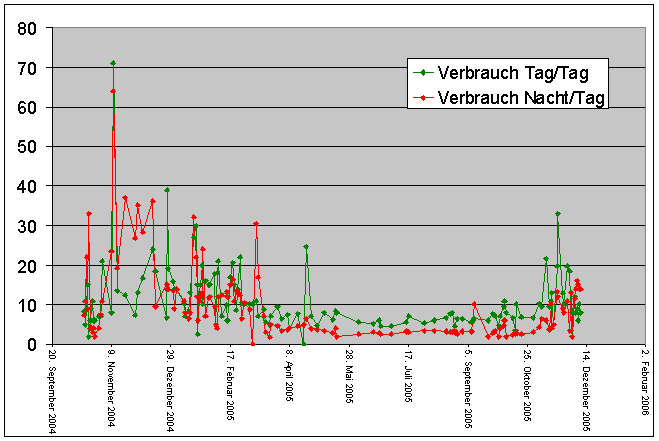

Verbrauch pro Tag (Tag- bzw. Nachtstrom) und unten Gesamtstromverbrauch pro Tag

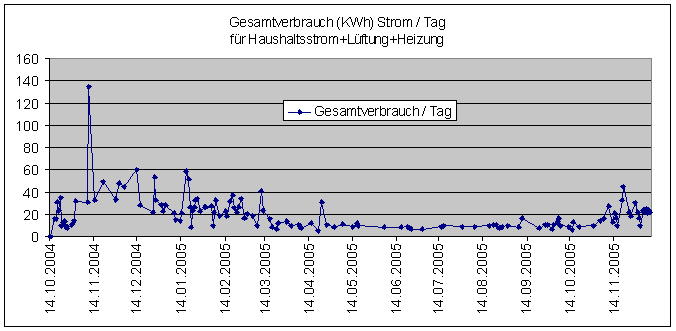

Gesamtstromverbrauch (Tagstrom+Nachtstrom) / Tag.

Schwankungen im Sommer ergeben sich z.B. daraus, dass in manchen Nächten gewaschen wird und der Umluftrockner läuft.

Datum / Uhrzeit

Hauptzähler

Verbrauch

Heizstab Zwischenzähler

Verbrauch

Bemerkung

24.10.2003 / 19.00

808



27909





30.10.2003 / 20.00

955

147

27998

89

Großreinigung

03.11.2003 / 7.00

1111

156

28113

115

Großreinigung

06.11.2003 / 20.00

1171

60

28132

19



08.11.2003 / 20.00

1212

41

28144

12



10.11.2003 / 22.00

1252

40

28156

12

Sonnentag

11.11.2003 / 18.00

1256

4

28156

0

Sonnentag

14.11.2003 / 08.00

1420

164

28296

140

2 Tage Nebel

Gesamt



 612



387



An allen Tagen war das Haus bewohnt, wurde normal geduscht, Wäsche gewaschen und gekocht. Gefroren haben wir nicht (Temperatur im Haus betrug immer > 20 Grad)

Datum / Uhrzeit

Hauptzähler

Verbrauch

Heizstab Zwischenzähler

Verbrauch

Bemerkung

16.11.2003/ 20.00 1541 121 28377 81 keine Sonne
17.11.2003 / 20.00 1582 41 28409 32 keine Sonne
18.11.2003 / 20.00 1635 53 28457 48 keine Sonne
19.11.2003 / 22.00 1697 62 28506 53
20.11.2003 / 7.30 1699

  2

28507 1 eine Nacht
20.11.2003 / 22.00 1727 30 28528 22
21.11.2003 / 22.00 1744 17 28537 9 Wetterbericht Sonne möglich - Heizstab aus
22.11.2003 / 8.30 1746 2 28537  0 Heizstab aus

22.11.2003 / 20.00

1824 78 28600 63

Realität - keine Sonne, dafür Legionellenprogramm

Am 21.11.2003 haben wir erstmals die im Homemanager gespeicherten Messwerte selber abgerufen. Die Messwerte sind noch nicht genau, da dem Solartemperaturfühler derzeit noch nicht getraut werden kann. Während der EIB-Solarfühler kurz vor dem Einschalten der Solarpumpe z.B. 35 Grad anzeigt, kommt am manuellen Temperaturfühler der Solarstation kurz nach dem Einschalten der Solarpumpe 60-70 Grad warmes Wasser an. Sobald in der ersten Dezemberwoche das Dach für die Besteigung ausreichend trocken ist, und die Sonne mal wieder scheint wollen wir den Fühler kontrollieren lassen. Evtl. befindet sich auch noch Luft in der Anlage. Zudem ist Stand 22.11.2003 die Südfassade des Gebäudes noch nicht verputzt. Damit haben wir noch höhere Wärmeverluste. Ferner ist das Gebäude noch nicht angefüllt. Die Kellerwände ragen noch aus dem Erdreich heraus. Auch durch das endgültige Anfüllen mit Erde wird der Wärmeschutz höher sein. Bedacht werden muss auch, dass wir derzeit unser massiv gebautes Haus (dicker Innenputz aus Rotkalk) trocken heizen müssen. Besonders im Keller spürt man noch die Baufeuchte. Trockene Wände verlieren weniger Wärme als "nasse" Wände.

An Tagen mit geringen solaren Gewinnen nutzen wir bewusst Geräte, welche Abwärme produzieren (Wasch- und Bügeltage, Trocknen mit dem Kondensationstrockner :-), vermeiden dagegen Baumassnahmen, die das zusätzliche Lüften benötigen.



In welcher Form die Auswertung der Messwerte mittels des EIB-Homemanagers derzeit möglich ist, sehen Sie auf der folgenden Seite (Auswertebeispiel - 6 Dateien / 178 KB)



Datum / Uhrzeit

Hauptzähler

Verbrauch

Heizstab Zwischenzähler

Verbrauch

Bemerkung


23.11.2003 / 23.00 1852 28 28619 19
28.11.2003/ 21.00 2006 154 28725 106
29.11.2003/ 20.00 2088 82 28781 56
01.12.2003/ 6.00 2140 52 28814 33
02.12.2003/20.00 2213   28864
05.12.2003/21.00 2364   28959
06.12.2003/22.00 2412   28989
07.12.2003/16.00 2424   28990
08.12.2003/07.00 2458   29009
12.12.2003/16.00 2574   29090
13.12.2003/10.00 2618   29125
19.12.2003/20.00 2869   29303
21.12.2003/21.00 2981   29281
23.12.2003/08.00 3022   29417
24.12.2003/0.00 3115   29477
26.12.2003/16.00 3173   29515
04.01.2004/ 3763   29976 Jahreswechsel
05.01.2004/16.00 3799   30001
07.01.2004/17.00 3925   30096
09.01.2004/10.00 3999   30148
11.01.2004/19.00 4102   39227
26.01.2004/ 4861   30806 Stromverbrauch Heizung seit 26.10.2003:

2897 KWh (3 Monate)

28.01.2004/ 4972   30892
















31.01.2004/10.00 5075   30980
05.02.2004/17.00 5154   31013
14.02.2004/14.00 5568   31333
15.02.2004/18.00 5665   31384
22.02.2004/10.00 5915   31575
29.02.2004/21.00 6273 31743



Entsprechend den aktuellen Beiträgen im Gästebuch (Februar 2004 - hier stimmt was nicht) möchten wir an dieser Stelle nochmals unseren Energieverbrauch in Relation zur Gebäudefläche stellen.

Gemäß den Bauplänen beheizen wir derzeit 219 m² Wohnfläche (Erd- und Vorratskeller sind bereits abgerechnet). Führen wir den derzeitigen Verbrauch einen Monat fort ergibt sich rechnerisch ein Verbrauch von ((4387 /5)*6) = 5264 KWh / 219 m² = 24 kWh/m², also weit weniger als im Energienachweis fürs Energiesparhaus40 berechnet wurde. Mit Wärmepumpe reduziert sich der Stromverbrauch für die Heizung auf ca. 1/4 - 1/5. Die Wärmepumpe wurde am 26.03.2004 bestellt und wird hoffentlich bis Juli 2004 eingebaut werden. Durch den geplanten Durchlauferhitzer können dann auch im Winter höhere solare Erträge erzielt werden. Mehr zu diesem Thema finden Sie in der Stellungnahme zu einem Gästebucheintrag.

Der EnEV bzw. den Sollwerten für ein KfW40- bzw. Passivhaus liegen aber die Quatratmeterwerte laut Energieausweis zugrunde. Die viktive Nutzfläche AN beträgt allerdings 315 m², da die Lufträume und die firsthohen Räume wie Treppenhaus anders gerechnet werden.

20.03.2004/20.00 6804   32207
22.03./21.00 6909   32247
23.03./20.00 6952 32269
28.03./10.00 7119 32385
03.04. 7172 32383
05.04. 7207 32383
07.04. 7295 32460
08.04. 7327 32478
09.04. 7342 32484
10.04.2004 7353 32484
12.04. 7407 32505
17.04. 7462 32505
18.04. 7483 32505 Umschaltung Lüftung auf Sommerbypass
01.05. 7590 32505
03.05. 7616 32505
07.05. 7672 32511
11.05. 7732 32540
15.05. 7771 32540
22.05.2004 7842 32540
26.05. 7879 32540
01.06. 7925 32540
10.06. 8011 32540
18.08. 8070 32540
27.06. 8139 32540
01.07.2004 8174 32540
25.09. 8976 32540
08.10. 9221 32633
14.10.2004 9327 32657 Zählerwechsel durch EnBW , Vorbereitung für die Wärmepumpe

Raumtemperatur:  6-22 Uhr: 23 Grad C, 22-6 Uhr: 22 Grad Celsius (Steuerung der Wandheizungen nach Raumtemperatur EG)

Lüftung: 0.00 - 4.00 Uhr Stufe II. 4.00 - 5.00 Uhr Stufe III, 5.00 -8.00 Uhr Stufe II, 8.00 - 17.00 Uhr Stufe I, 17 - 21.30 Stufe II, 21.30 - 23.00 Uhr Stufe III

Lüftung Erdkeller:  12.00 Uhr und 12.30 Uhr , 21.30 - 5.00 Uhr mit 2 Lüftern

Solarsteuerung:  Temperaturdifferenz Speicher unten zu Solarfühler > 5 Grad = Solarpumpe an

Heizstab:  Stromfreigabe im Dauerbetrieb 21.30 - 2.00 Uhr



Datum HT (Tagstrom) NT (Nachtstrom Heizflansch Bemerkung
14.10.2004 14.3 10.6 32657 Zählerwechsel durch EnBW , Vorbereitung für die Wärmepumpe
17.10.2004 39 32 32669
18.10.2004 44 43 32676
19.10.2004 53 65 32697
20.10.2004 68 74 32703
21.10.2004 70 107 32734
22.10.2004 76 111 32734
23.10.2004 85 115 32734
24.10.2004 96 118 32734
25.10.2004 102 122 32734
26.10.2004 108 124 32734
29.10.2004 129 136 32798
31.10.2004 143 151 32744
01.11.2004 164 162 32760
09.112004 228 350 32920
10.11.2004 299 414 33034
14.11.2004 353 491 33111
20.11.2004 427 713 33313
29.11.2004 492 953 33525
01.12.2004 518 1023 33587
05.12.2004 585 1136 33760
14.12.2004 800 1461 34116 Einbau Wärmepumpe
16.12.2004 837 1480 34116
25.12.2004 897 1617 34228 Beginn Wärmepumpe als primäre Heizquelle (nach Urlaub)
26.12.2004 936 1631 -
27.12.2004 955 1645 -
31.12.2004 1018 1699 -
01.01.2005 1032 1708 - Stand Wasseruhr: 136 m³
 Fortsetzung dieser Liste:  Stromverbrauch 2005
