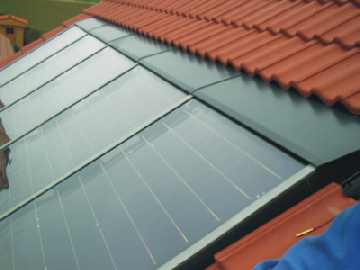

04.12.2003 | Sonnenkraft - Solarkollektor |
|
|
Wie bereits mehrfach berichtet funktioniert die Temperaturmessung unseres Solarkollektors nicht zufriedenstellend. |

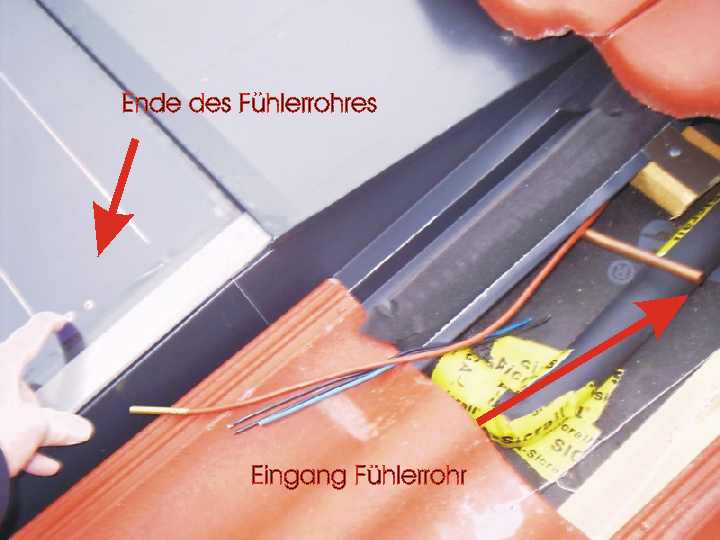

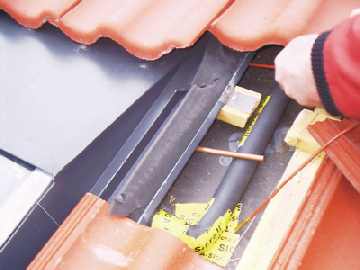

Heute wurde der Grund für die Fehlmessungen lokalisiert. Der Solarfühler sitzt nicht am Ende des Fühlerrohrs |

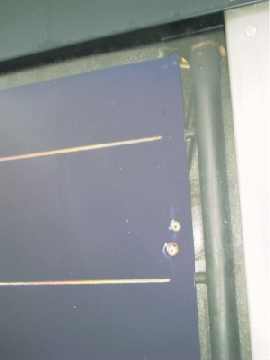

Das Ende des Fühlerroheres bzw. der korrekte Messpunkt liegt am Befestigungspunkt des Fühlerrohres Am Absorber. Das Fühlerrohr ist dort angenietet. |

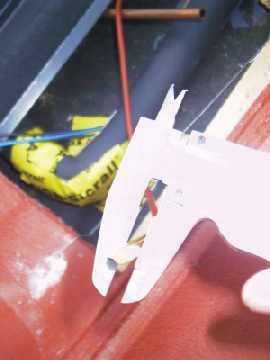

Die Fühlerhülse hat derzeit einen Durchmesser von 6 mm und eine Länge von 50 mm. |
Das Fühlerrohr ist nicht gerade. Selbst innerhalb des Kollektors sind Biegungen sichtbar). |
Das Fühlerrohr ist zusätzlich ca. 30cm außerhalb des Kollektors verlegt. |

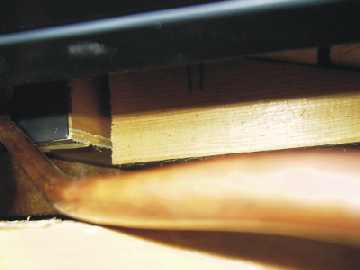

Dabei windet sich das Fühlerrohr um die Dachlatten. |
Mehrere Bögen verhindern, dass die Hülse des Fühlers bis an das Ende des Fühlerrohres geschoben werden kann. Der Fühler selber stammt NICHT von Sonnenkraft. |

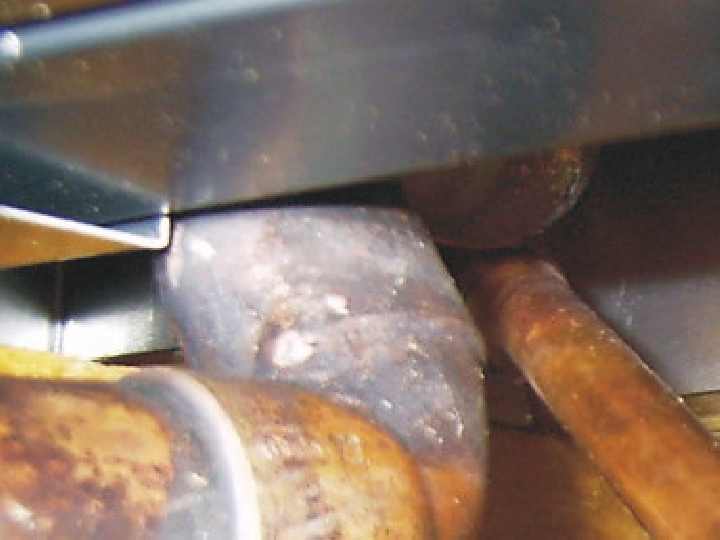

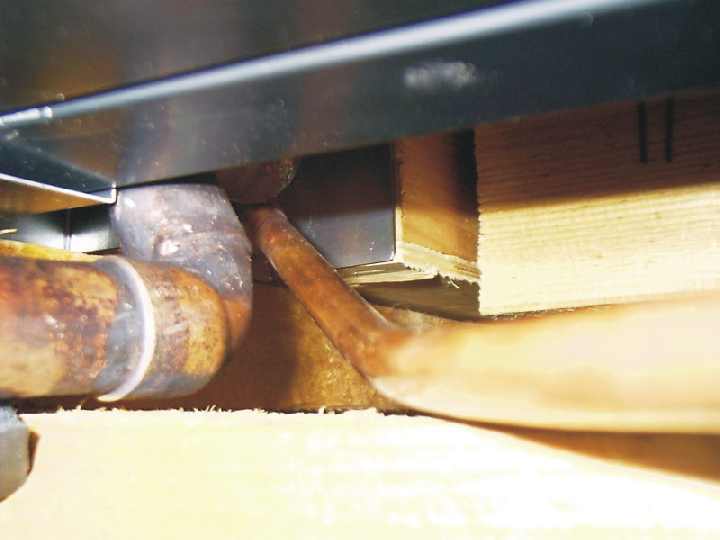

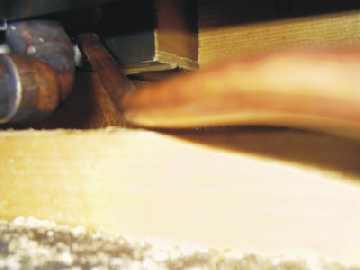

Detail - Blick unter die Verwahrung des Sonnenkraftkollektors: Sichtbar ist, dass das Fühlerrohr verlängert wurde. Rechts neben dem Solarflüssigkeitsrohr (wahrscheinlich Vorlauf) ist eine Muffe am Fühlerrohr erkennbar. Zudem ist erkennbar, dass die Zu- und Ableitungen nicht bis zum Kollektor wärmegedämmt sind. Zwar entstehen hierdurch nur geringe Verluste, doch könnte die Dämmung besser sein.
|
|
Am 04.12. wurde daraufhin durch Herrn Stein ein PT1000 Solarfühler bei Sonnenkraft in Nürnberg angefordert, der bereits am 05.12. um 12.15 Uhr bei uns war. Die Logistik funktioniert gut. |

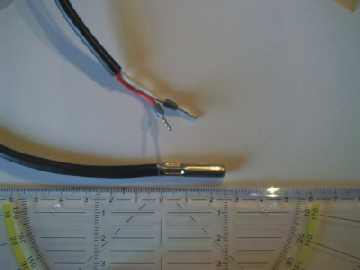

Der Sonnenkraft SKSPT1000K Temperaturfühler Leitung von -50-180°C Temperaturbeständig, der Sensor von -50-200°C geeignet. |

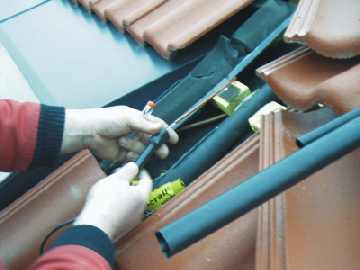

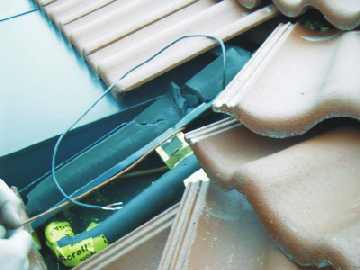

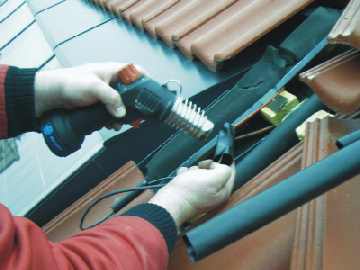

Der Einbau erfolgte sofort durch Herrn Schweigert (Fa. Schnell). |
Dieses mal konnte die Sensorhülse tatsächlich bis an das Ende des Fühlerrohres eingeschoben werden. |
Bei bewölktem Himmel werden nun zumindest 17°C im Kollektor gemessen (davor 6°C identisch mit Außentemperaturfühler). Nun brauchen wir nur noch Sonne für den Betriebstest. |
|
|

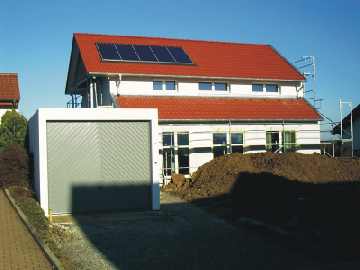

Am 07.12.2003 konnten wir dann endlich die Funktion des Solarfühlers überprüfen. Bereits ab 9.30 Uhr lief die Solarpumpe mit 35 Grad im Kollektor und 26 Grad im unteren Bereich des Solarspeichers.
|
