| 14.12.2002 | Baupläne von bauweise.net |
Nachfolgend finden Sie eine Liste von Bauplänen, Arbeitsplänen und Bauplandetails. Wir haben im Dezember 2002 damit begonnen, unsere Struktur zu überarbeiten und Bilddokumente neu zu strukturieren um mit unserem verfügbaren Webspace wirtschaftlicher umgehen zu können.
| Plan | Größe | Beschreibung | Dateiname |

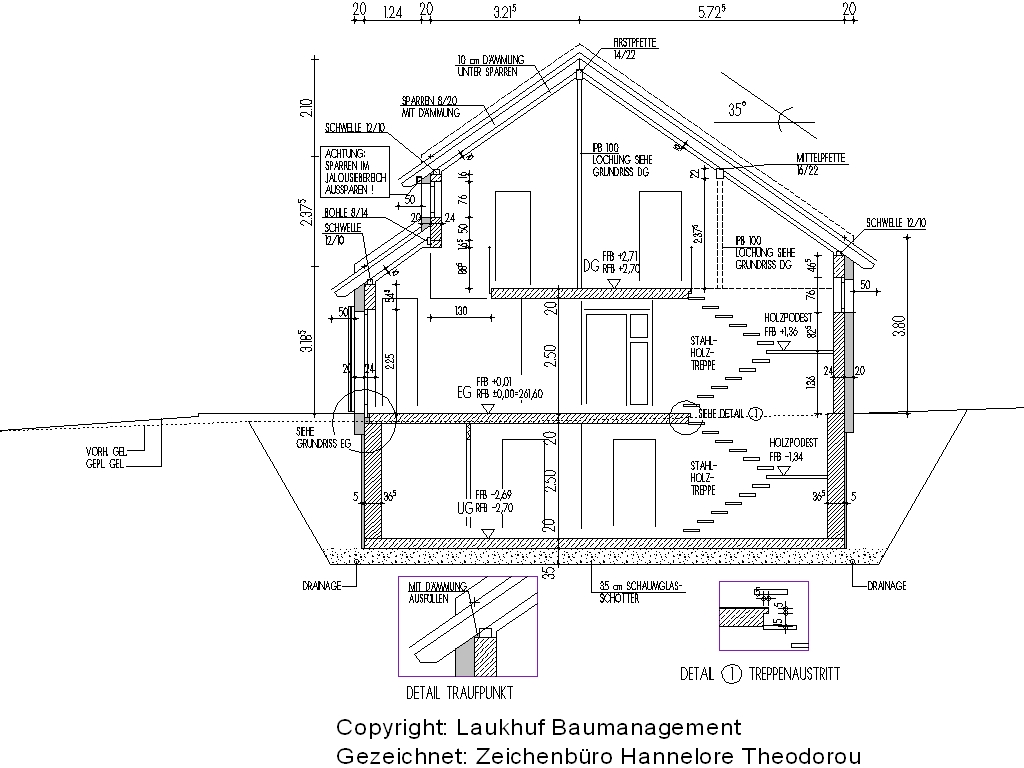

| Schnitt Wohnhaus Stand 07.11.2002 | 196 KB | Originalzeichnung Zeichenbüro | originale/Schn01.jpg |

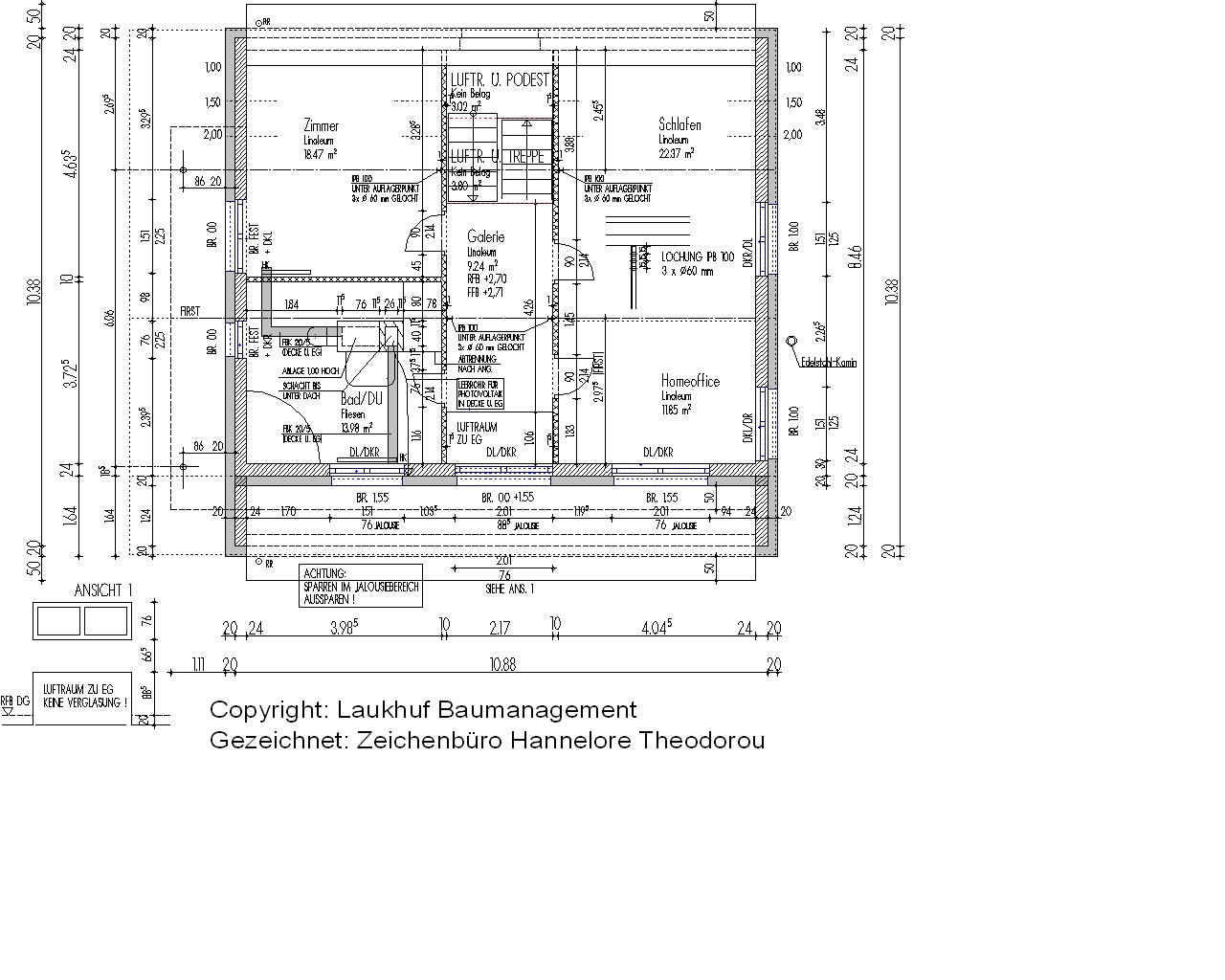

| Ansicht Dachgeschoss Stand 07.11.2002 | 254 KB | Originalzeichnung Zeichenbüro | originale/DG01.jpg |

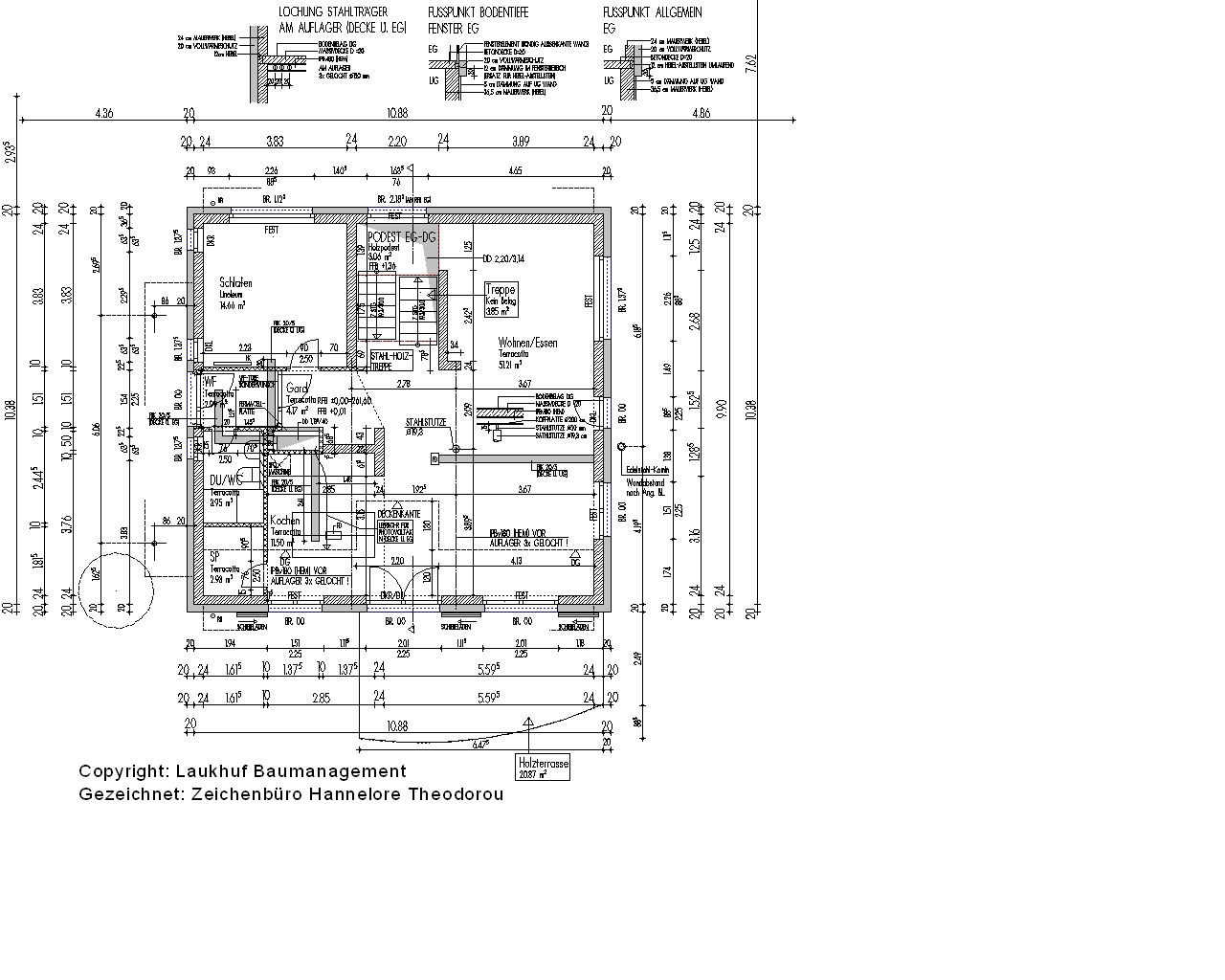

| Ansicht Erdgeschoss Stand 07.11.2002 | 270 KB | Originalzeichnung Zeichenbüro | originale/EG01.jpg |

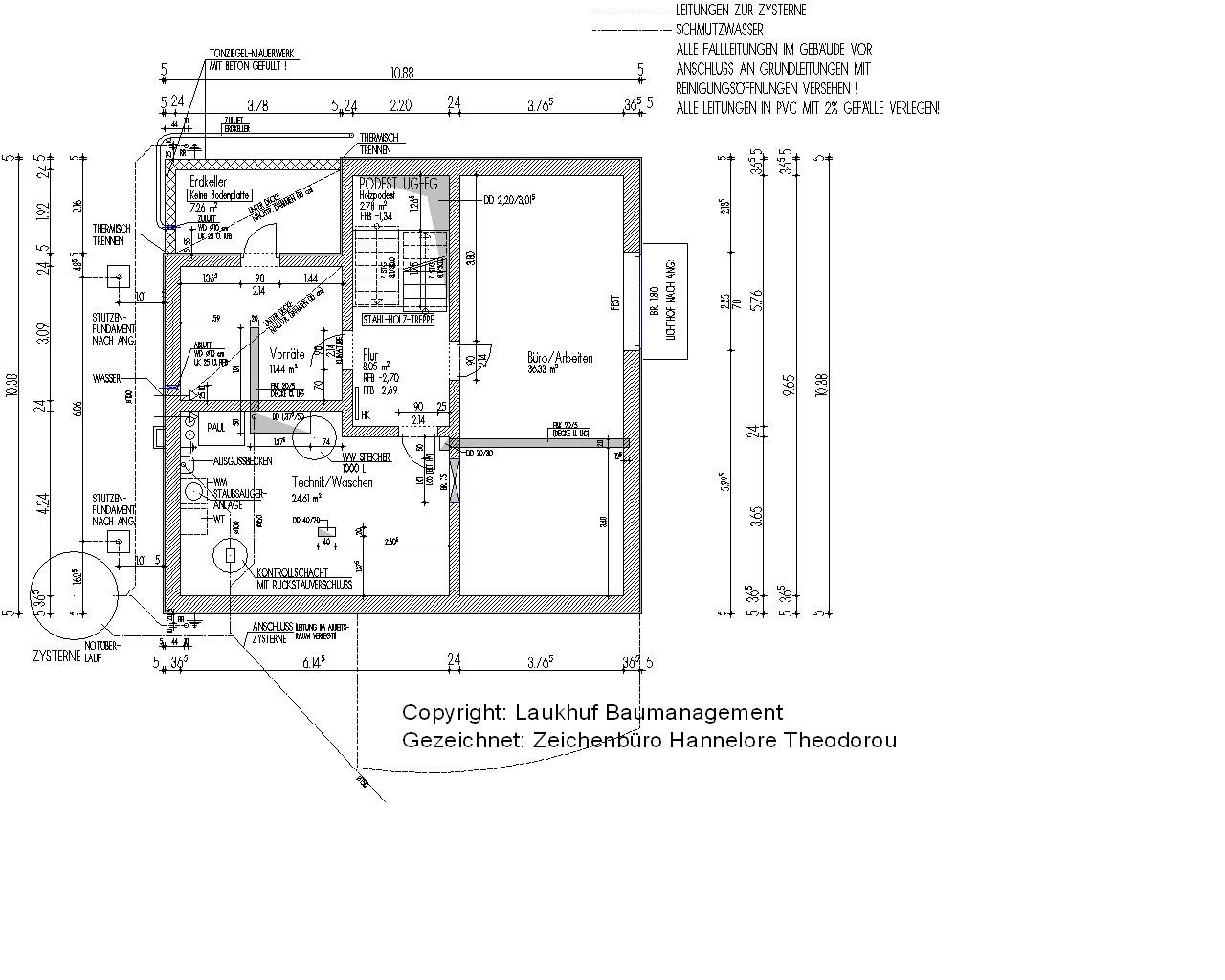

| Ansicht Untergeschoss Stand 07.11.2002 | 254 KB | Originalzeichnung Zeichenbüro | originale/UG01.jpg |

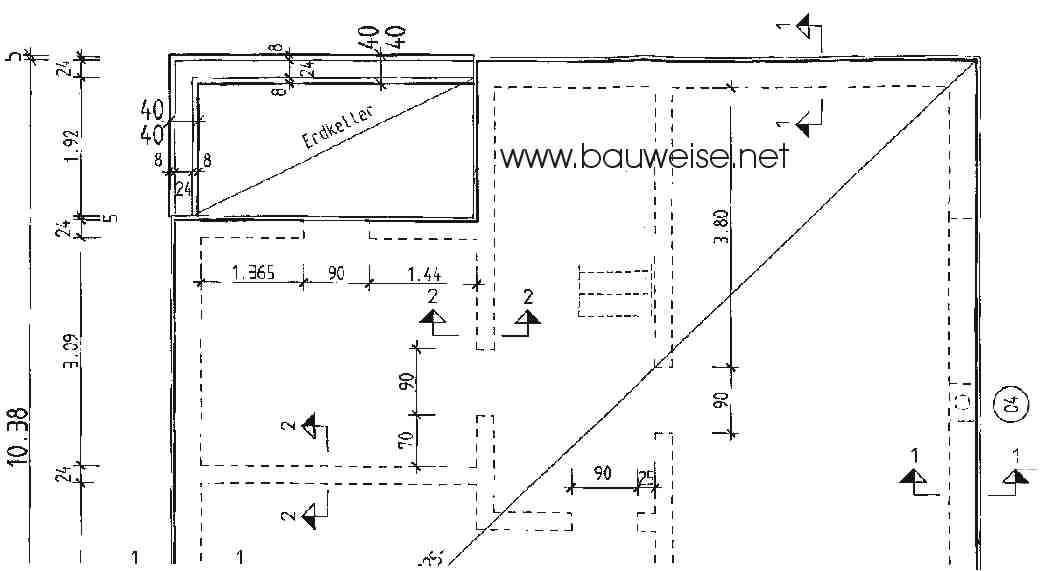

| Ausschnitt Bodenplatte Wandpositionen | 38 KB | Scan Bewehrungsplan | bodenplatte/planbodenplatte01.jpg |

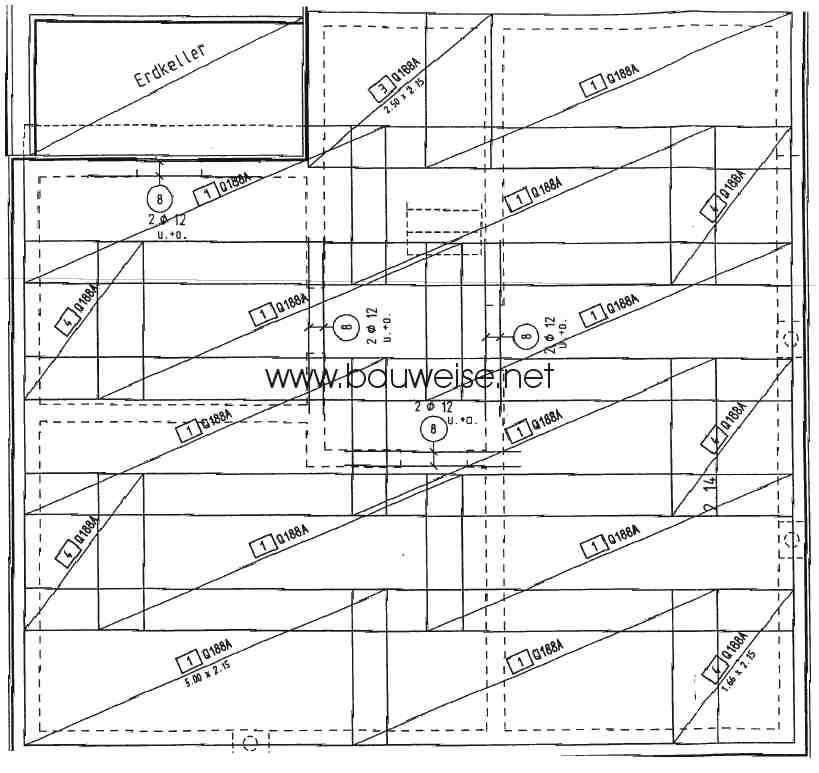

| Bewehrungsplan Bodenplatte | 63 KB | Scan Bewehrungsplan | bodenplatte/planbodenplatte02.jpg |

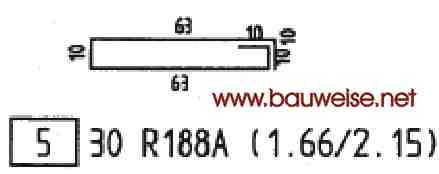

| Detail BP 5-Rechteck | 7 KB | Scan | bodenplatte/5_rechteck_bp.jpg |

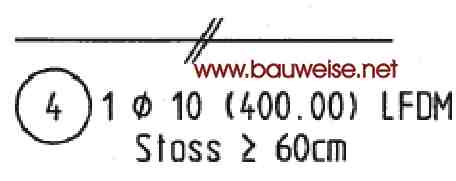

| Detail BP 4-Rund | 8 KB | Scan | bodenplatte/4_rund_bp.jpg |

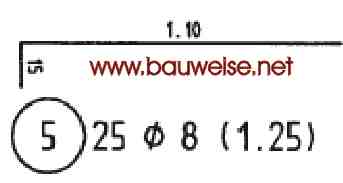

| Detail BP 5-Rund | 6 KB | Scan | bodenplatte/5_rund_bp.jpg |

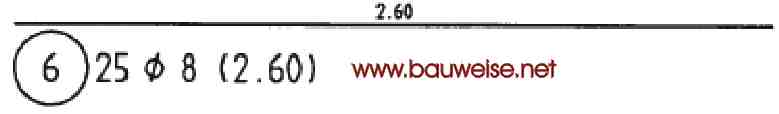

| Detail BP 6-Rund | 7 KB | Scan | bodenplatte/6_rund_bp.jpg |

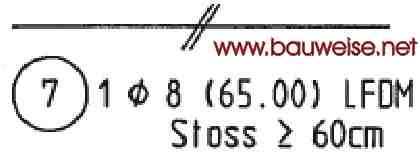

| Detail BP 7-Rund | 7 KB | Scan | bodenplatte/7_rund_bp.jpg |

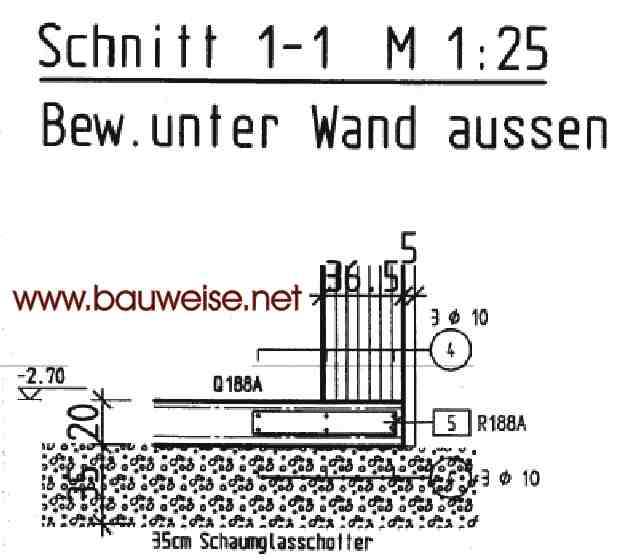

| Schnitt 1-1 Bodenplatte Bewehrungsplan | 31 KB | Scan | bodenplatte/schnitt1_1_bodenplatte.jpg |

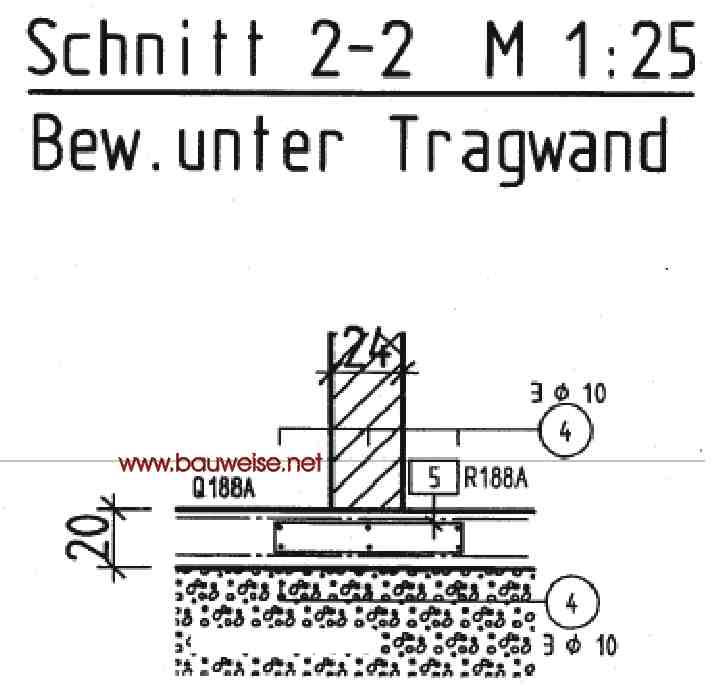

| Schnitt 2-2 Bodenpatte Bewehrungsplan | 35 KB | Scan | bodenplatte/schnitt2_2_bodenplatte.jpg |

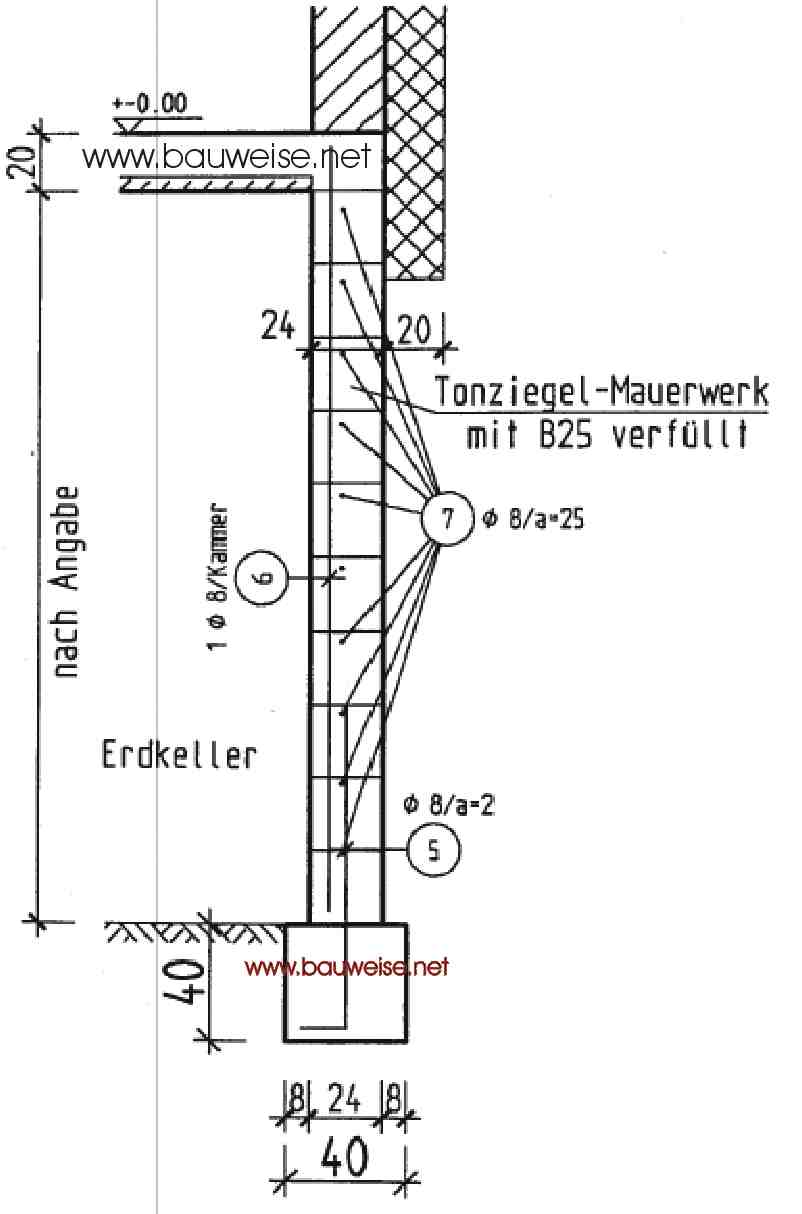

| Schnitt Wand Erdkeller | 52 KB | Scan | bodenplatte/aufbau_erdkeller.jpg |
