Arbeitspläne - Datails


Bauvorhaben Neubau Einfamilien-Passivhaus (Energiesparhaus 40) Neckarstraße 26

74626 Bretzfeld-Waldbach

Bauherr Ute Straub und Stephan Langbein Waldbach
Planung Johannes Laukhuf Baumanagement Heinrich-Böll-Straße 14

74223 Flein

www.laukhuf-baumanagement.de



Bauzeichnung  Zeichenbüro für Hochbau

Hannelore Theodorou

Email: cad@zbht.de

hornweg 19

74193 Schwaigern

Tel. 07138/811606 FAX: 07138/811607

Urheberrecht Dem Auftragnehmer, Herrn Johannes Laukhuf verbleiben alle Rechte, die ihm nach dem Urheberrechtsgesetz zustehen Die Veröffentlichung von Zeichnungen und Planungsunterlagen wurde www.bauweise.net gewährt

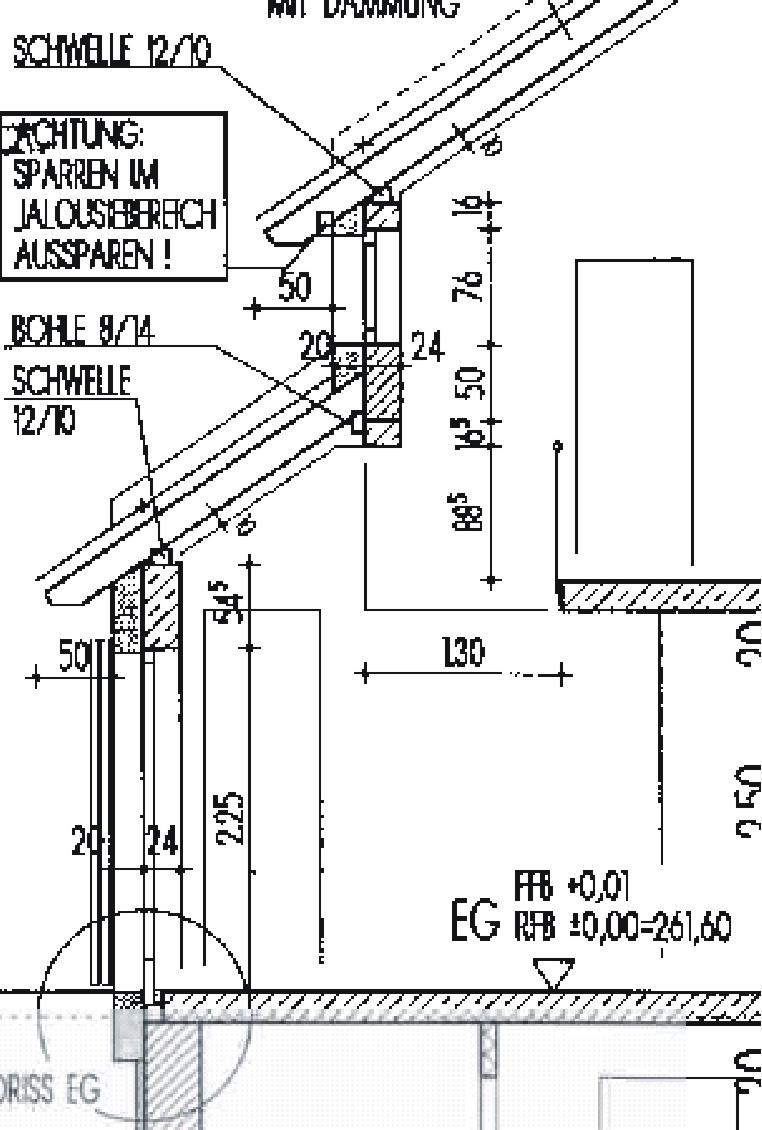

Detail der Südfassade mit Luftraum im Esszimmer, Galerie im OG. Hauptsorgenpunkt ist derzeit noch die lichte Öffnung für

die Fenster im Dachgeschoss. der mögliche Versatz der Dachflächen von 100cm muß optimal genutzt werden können,

eine Aufgabe für einen Dachspezialisten - eine Aufgabe für Herrn Haller -  Hallerdach

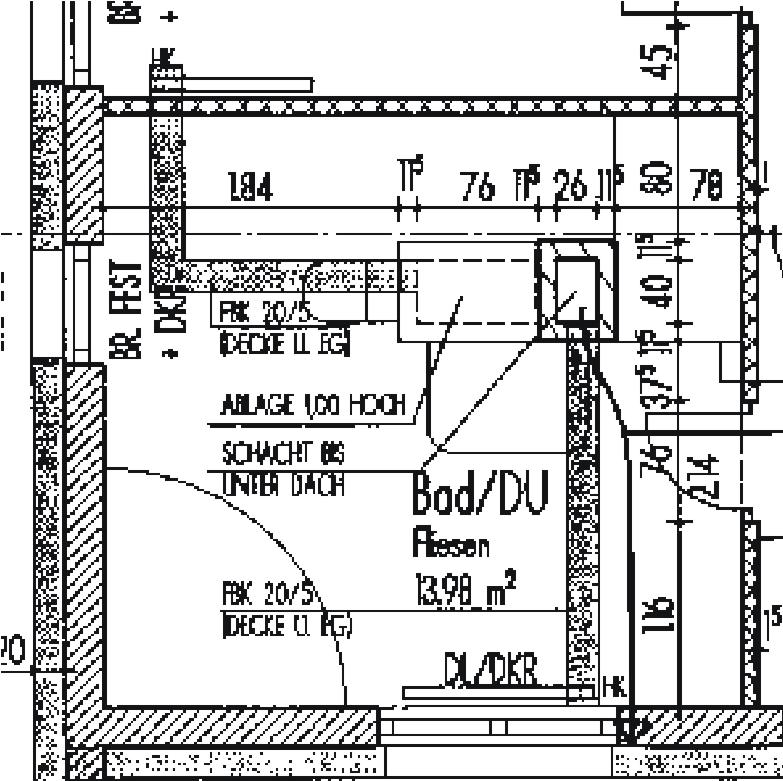

Detail Bad Dachgeschoss mit zentralem Technikblock in dem Wasser, Abwasser, Strom und Lüftung zusammen und konzentriert

nach unten geführt wird. Eingezeichnet: Das Lehrrohr für die Gleichstromleitungen für die Photovoltarikanlage,  im Technikschacht

verlaufen die Wasserleitungen zum Sonnenkollektor bis auf das Dach.

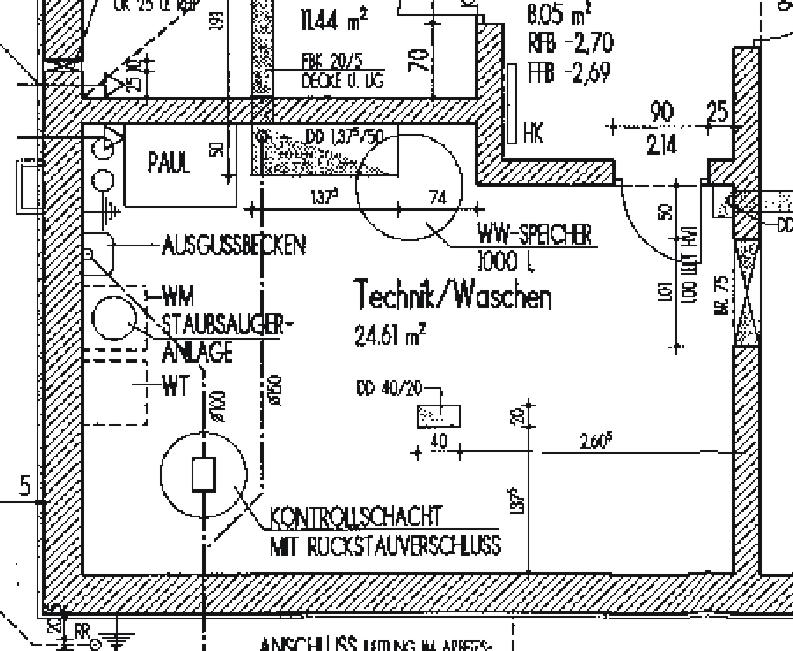

Detail Technikraum

Kaltwasseranschluss konsequent über kühlen Vorratskeller ins Gebäude geführt, Paul Lüftungsanlage direkt am Wandauslass,

1000 L Therme für Solarkollektor und späteren "Mini-Pelletofen" im Wohnzimmer. Anschlussleitungen werden sofort in die

Betondecke eingelassen.

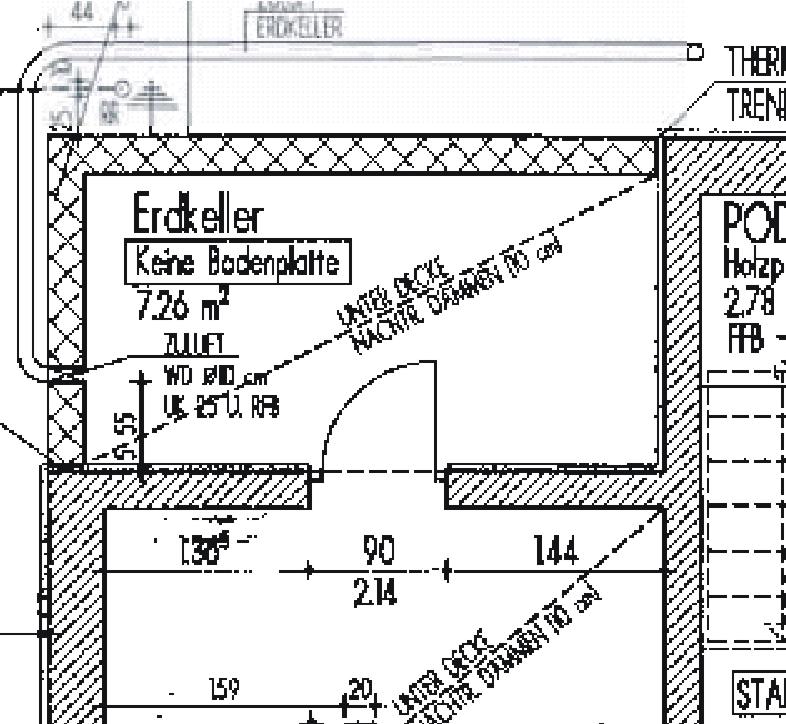

Detail Erdkeller, Vorratskeller, separater Erdwärmetauscher für Erdkeller. Die Lüftung der festerlosen Kellerräume erfolgt

über Lüftungsanlage ohne WRG. Die restlichen Räume des Untergeschosses (innerhalb der thermischen Hülle) werden

durch die Lüftungsanlage Paul Thermos mit WRG belüftet.

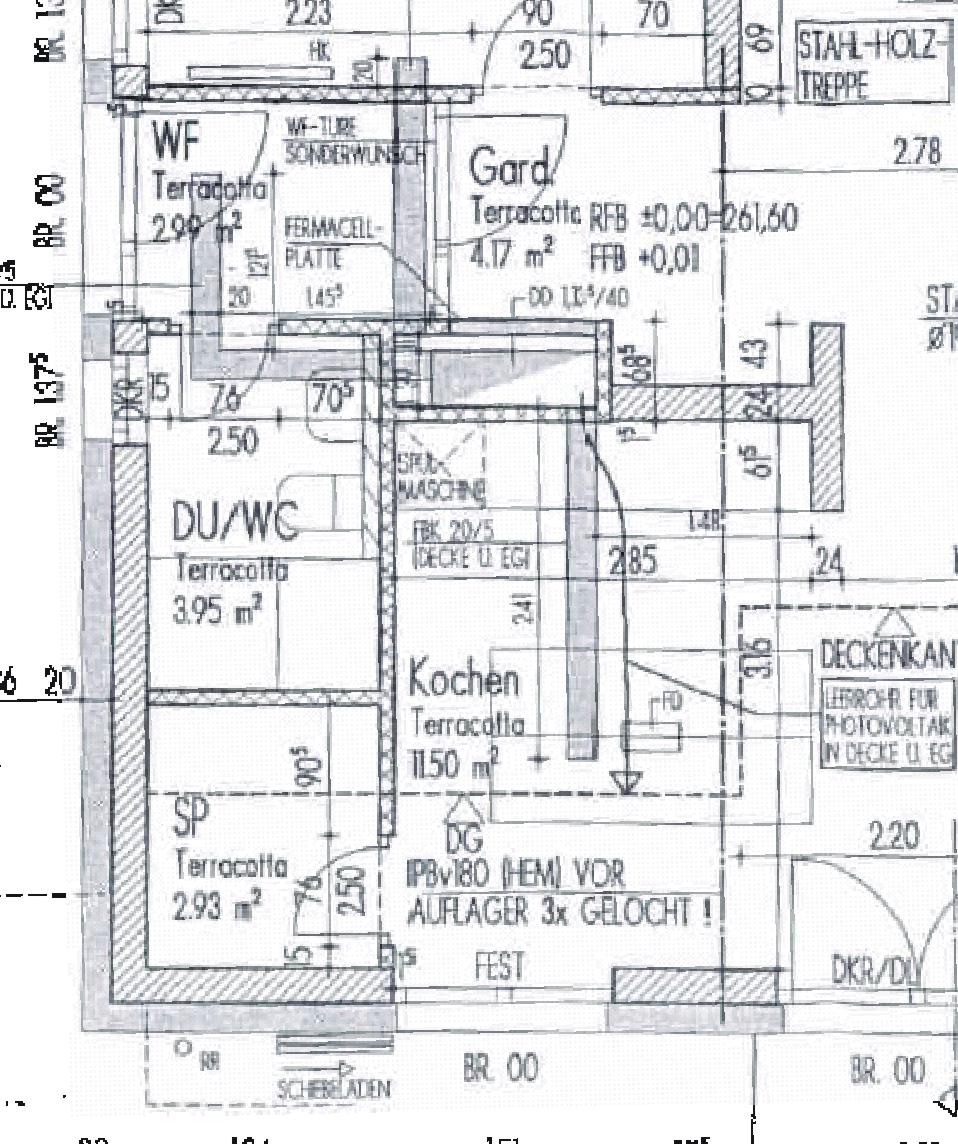

Detail Eingang, Bad-EG, Küche. Zentraler Technikblock der durch das gesamte Haus verläuft. Feststehende Fenster, wo das Öffnen nicht notwendig ist, Schiebeläden statt Rolläden auf der Südseite zur gezielten Beschattung, wobei bei geschossenen Läden trotzdem ein angenehmes Licht in die Räume kommt.
