13.04.2003

Rohbauarbeiten 06.04.-12.04.2003

Da uns zahlreiche Rückfragen zu unserem Bautagebuch erreichen, ergänzen wir die Bilder mit entsprechenden Ausschnitten aus den Bauplänen.

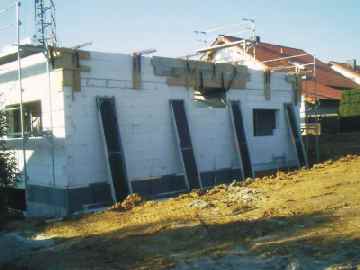

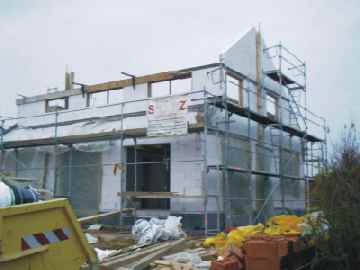

 Nachdem die Baugrube verfüllt ist, konnte am Freitag das Gerüst aufgestellt werden.

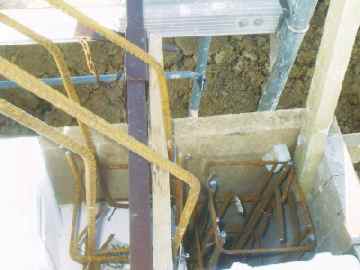

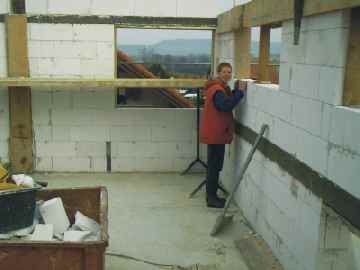

Detail Nordwand OG: Betonieren der Stützen an den Eckpunkten inkl. Armierung

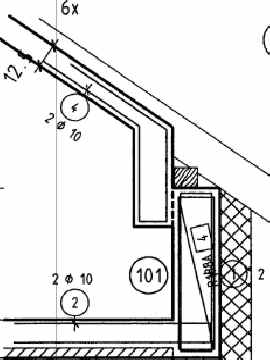

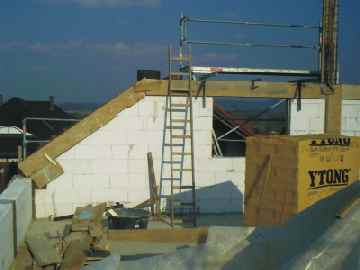

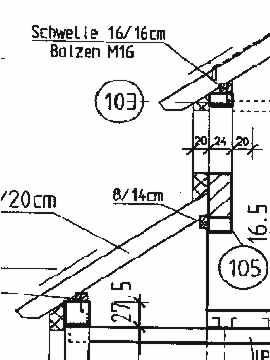

Betonieren des Gurtes Nordwand für Auflager der Schwelle des Daches (Planzeichnung im Bereich des Fensters)

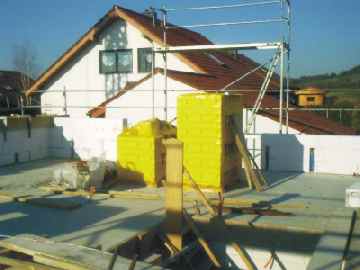

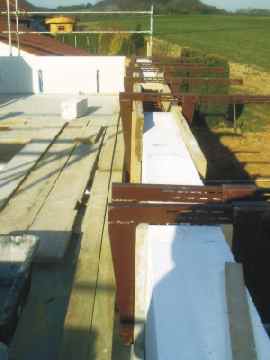

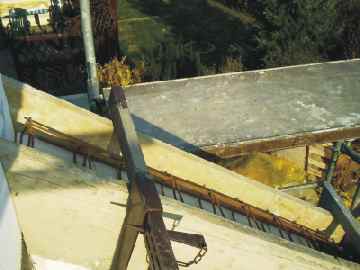

Einschalen der Gurte und der Pfettenauflager

Der Gurt oberhalb des Bürofensters (Detail 103) im OG zieht sich um die Ost-, Süd- und Westwand und ist vollständig verbunden. Der Gurt auf in 1 Meter Höhe (Position 105) dient gleichzeitig als Sturz  für den Luftraum (siehe Detail 105 unten).

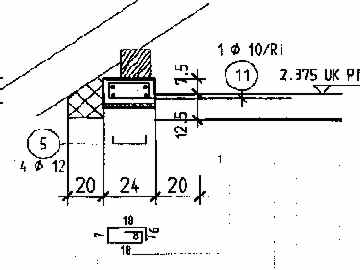

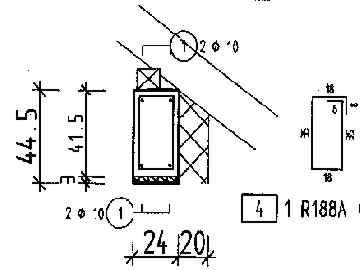

Detail 103

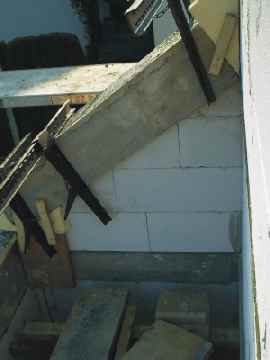

Gurt und Auflager des Süd-Vordaches West  Die Sparren werden bündig mit dem Gurt enden, danach werden die Sparrenköpfe mit der Außendämmung überzogen (vergl. Schweizer Dach)

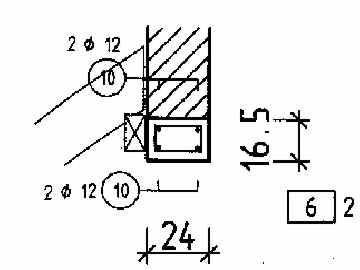

Detail 105

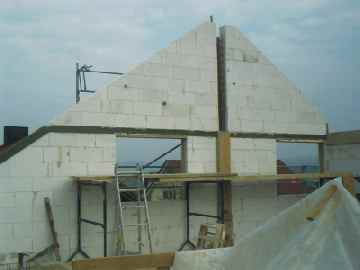

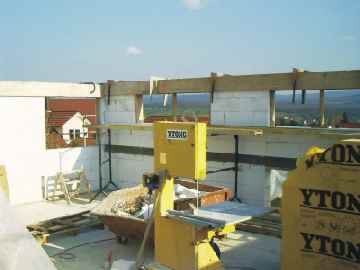

Langsam wird die künftige äußere Form des Hauses erkennbar
