Fast alle Bilder wurden aus dem Bautagebuch entnommen, klicken Sie auf die Bilder und Sie gelangen auf die entsprechenden Bautagebuchseiten
|
|
|

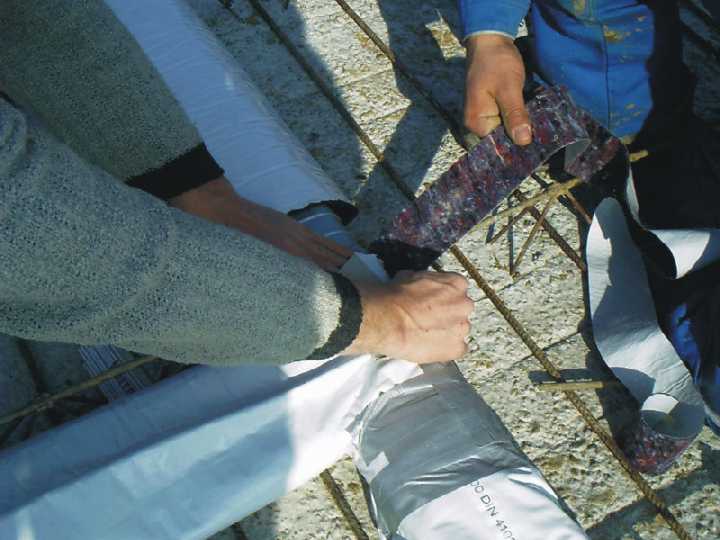

Lüftungsleitungen, welche in die Betondecke "eingegossen" wurden: Westaflex Rohre Typ Quadrofix 3 (Verz A*A=129*52 mm / Länge 300m mm) SN 100QFIX3WV |
|
|
|
|
|
|
|

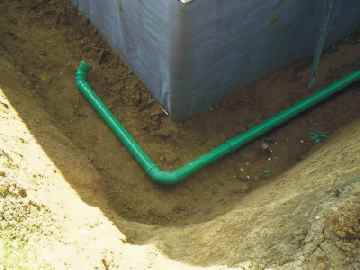

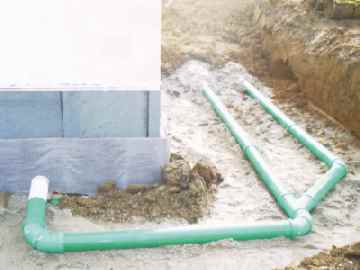

Erdwärmetauscher Erdkeller aus PP-Rohr |
Erdwärmetauscher Wohnbereich aus PP-Rohr |
|
|
|
|
|
Schalldämpfer Hauptzuluftstrang |

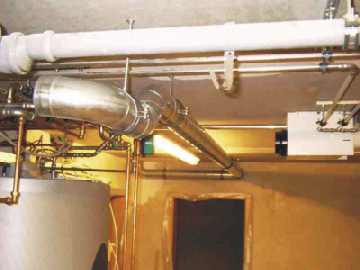

Flexible Bögen |

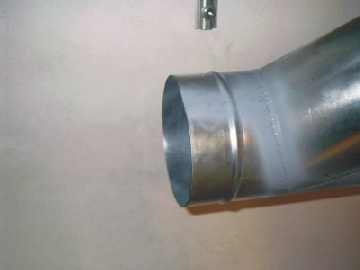

Erkennbar, dass hier keine Muffen verwendet wurden. Das Wickelfalzrohr wurde lediglich verjüngt, dass das flexible Rohr über das Wickelfalzrohr geschoben werden konnte. |
|
|
|
|

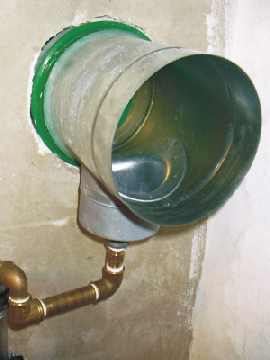

Kondensatablauf mit Dichtungslippen für EWT (Lindab) |
T-Stück mit Dichtungslippen (Lindab / Lieferung Fa. Stein) |
|
|
|
|
Kondensatablauf für Abluft, ohne Dichtlippen |
Ansatzstück mit Dichtlippe (Lindab / Lieferung Fa. Stein) |
|
|
|
|
Verbinder und Abzweige ohne Dichtlippen |
|
|
|
|
|
Muffen, Abzweige, Bögen ohne Dichtlippen |
|
|
|
|
|
Bogen mit Dichtlippe (Lindab / Lieferung Fa. Stein) |

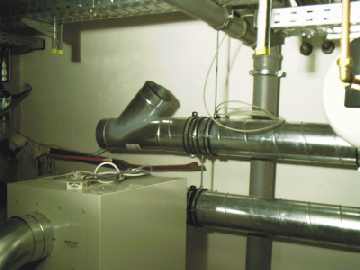

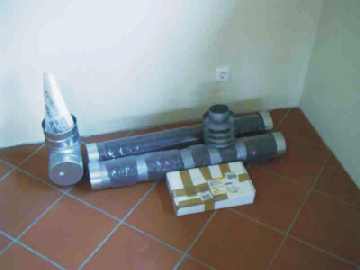

Schalldämpfer zum Einbau in Wickelfalzrohre (Fa. Stein), sowie Teile für den Erdwärmetauscher (Lindab) |
|
|
|
|

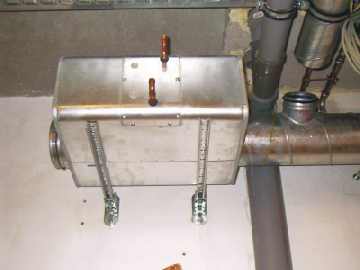

Heizregister (Muffen mit Dichtlippen) |

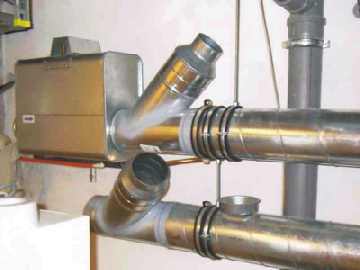

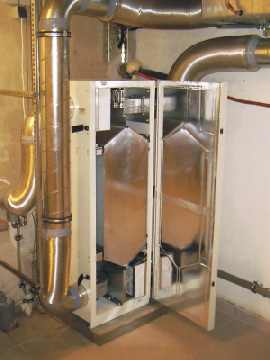

Schalldämpfer über Lüftungsanlage sowie Muffen mit Dichtlippen am Gerät |
|
|
|
|
|

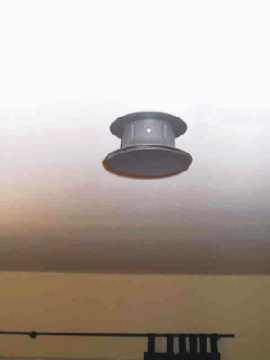

Zuluftventil (Weitwurfdüse), vergl. Planungsgrundlagen |

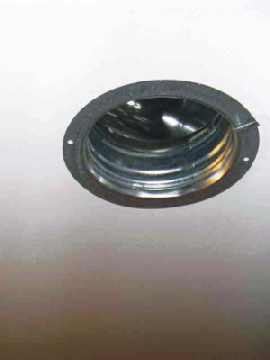

Abgenommenes Deckenventil |

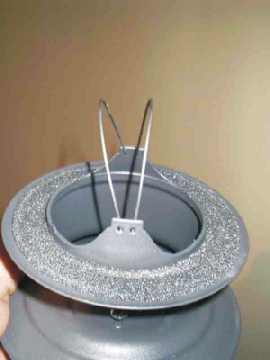

Die Klemmbügel der Weitwurfdüse (leichte Demontage zur Reinigung) |
|
|
|
|
|
Schnabeldüsen setzen wir im OG als Zuluftdüsen ein |

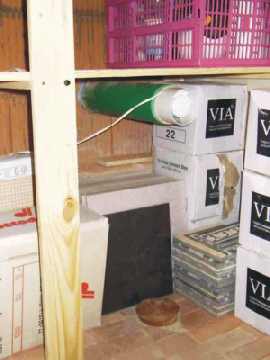

Sonderform Zuluft im Erdkeller mittels eines Rohrlüfters (Helios) direkt im EWT |

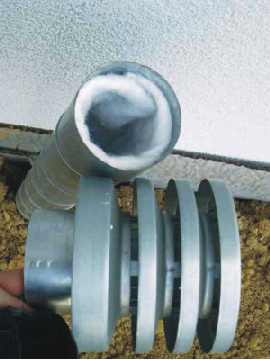

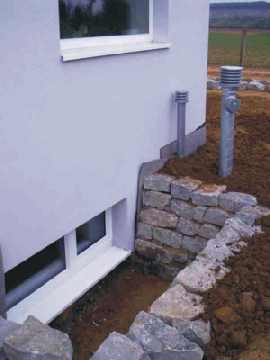

Das Ansaugrohr des kleinen EWT (DN100) ist mit einer Lindab Haube abgedeckt und mit einem Lindab G3 Luftfilter versehen |
|
|
|
|
|

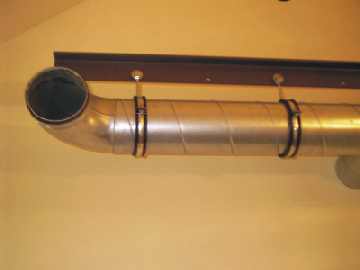

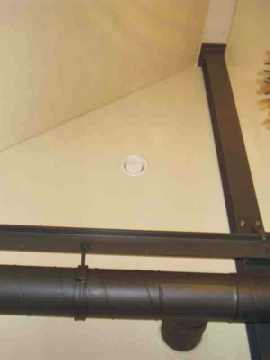

Abluft unter dem First |

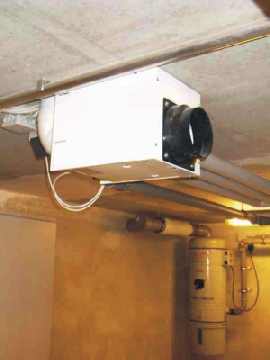

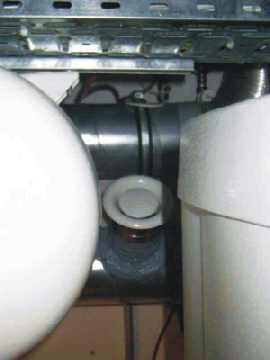

Abluft im Technikraum |

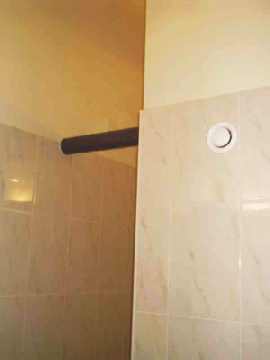

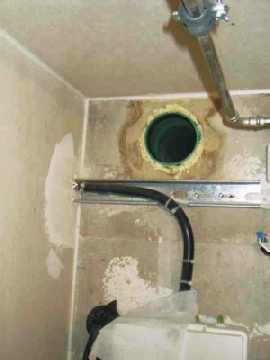

Abluft im Bad |
|
|
|
|

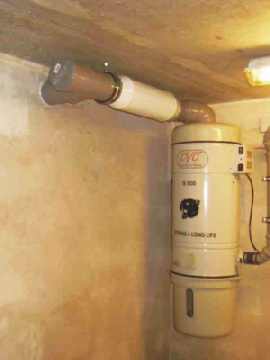

| Abluft im Vorratskeller (verl. Zuluft Erdkeller) | noch unvollendet - Abluft der Dunstabzugshaube im Winter-Umluftbetrieb | soll im Sommer als Abluft parallel zum Zentralstaubsauger erfolgen (natürlich mit entspr. Rückschlagklappen) |
|
|
|
|
|

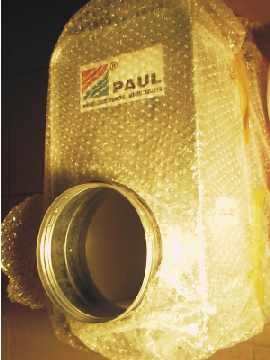

Abluftventil Decke Küche mit zusätzlichem Vorfilter (Paul) |
Abluftventil Decke Küche mit zusätzlichem Vorfilter (Paul) |
|
|
|
|
