Inbetriebnahme unserer Hoval Thermalia DV5P-Wärmepumpe (direktverdampfende Wärmepumpe) durch den HOVAL Kundendienst A-Marchtrenk

Am 15.12.2004 fand die Inbetriebnahme unserer Wärmepumpe statt, voraus ging am 14.11.2004  der Anschluss der Hoval Thermalia DV5P Wärmepumpe an den Heliotherm Erdkollektor (ebenfalls von Hoval lieferbar, aber bereits vor einem Jahr durch eine Heliothermniederlassung verlegt).

Die kältetechnischen Arbeiten sowie die Inbetriebnahme wurden von Herrn Markus Aigner, A-4840 Vöcklabruck ausgeführt.

Da wir eine direktverdampfende Wärmepumpe haben, können diese Arbeiten nur von qualifizierten Kältetechnikern durchgeführt werden, welche entsprechende Prüfungen und Zulassungen nachweisen müssen.

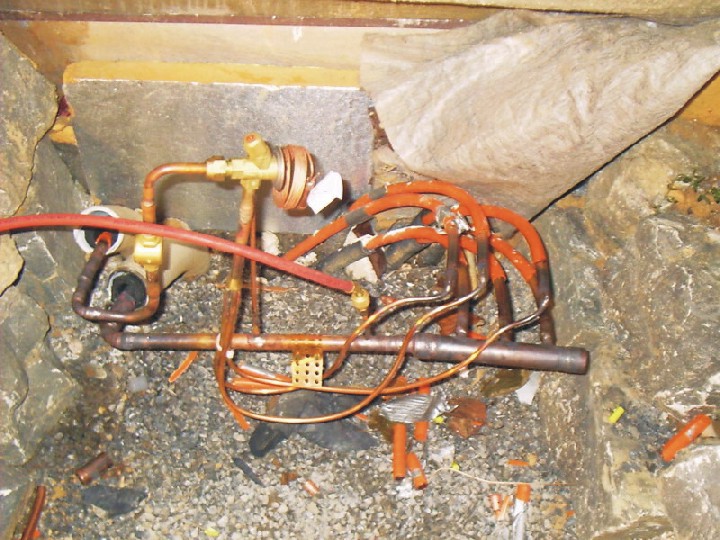

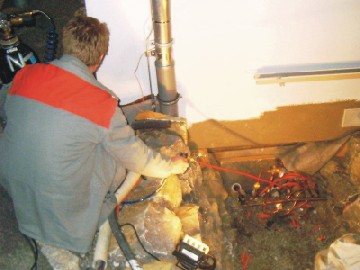

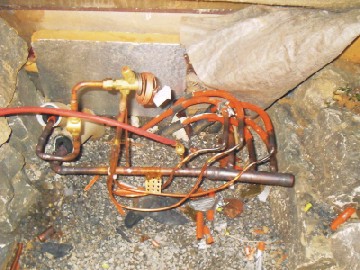

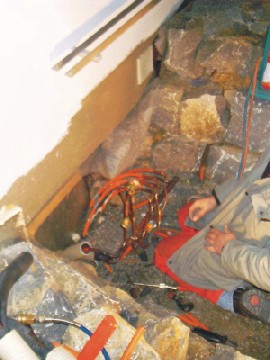

Zunächst musste die sog. Verteilerspinne mit dem Expansionsventil (vergl. vorhergehende Seite) an den Erdkollektor angeschlossen werden.

Das Expansionsventil befindet sich somit Außerhalb des Hauses

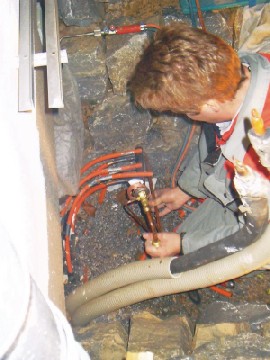

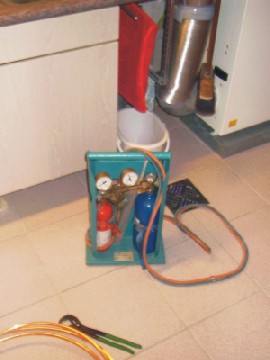

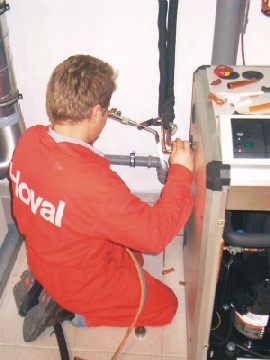

Alle Kupferleitungen, welche später mit Kältemittel R407c befüllt werden, werden hartgelötet.

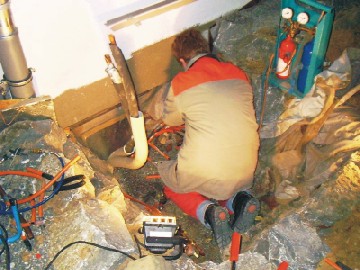

Die Arbeiten am Erdkollektor fanden noch am Abend des 14.11.2004 statt, so dass der anschließende Drucktest 10 Stunden lang durchgeführt werden konnte.

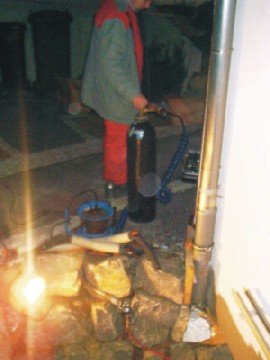

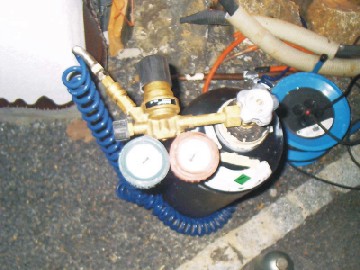

Um die Dichtheit der Anlage zu überprüfen, wurde der Kältekreis und die Wärmepumpe selbst mit Stickstoff bei einem Druck von 10.5 bar befüllt geprüft (Vergrößerung Bild anklicken).

Die Füllung der Anlage begann um ca. ab 20.00 Uhr.

Der Druck wurde sowohl an der Wärmepumpe als auch an dem Manometer der Stickstoffflasche überprüft, alle Ventile an der Wärmepumpe wurden geöffnet, dass sich ein gleichmäßiger Druck einstellen konnte.

Am Morgen des 15.12.2004 wurde dann die Anlage nach bestandenem Drucktest auf 0.1 bar evakuiert.

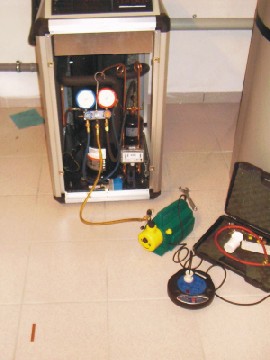

Mittels eines kleinen Kompressors wurde der Stickstoff aus der Anlage herausgesaugt.

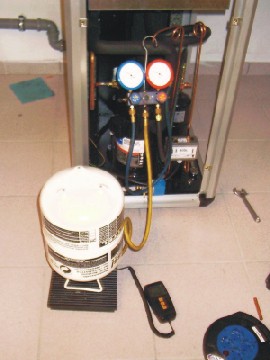

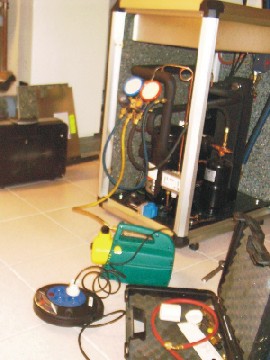

Anschließend wurde die Anlage mit 3 kg Kältemittel R407c befüllt.

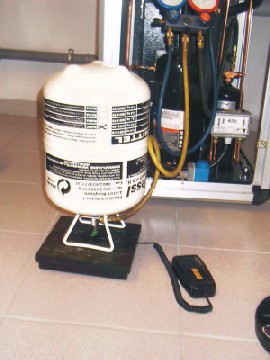

Die Mengenkontrolle erfolgte mittels einer elektronischen Waage,...

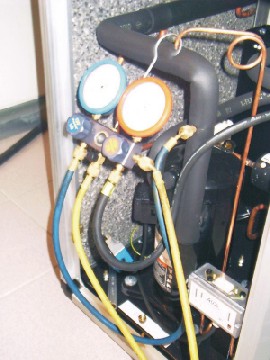

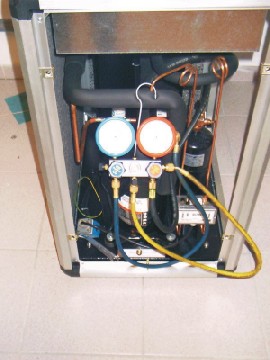

die Kontrolle, dass nur Flüssigphase in die Wärmepumpe einläuft, über das Schauglas zwischen den Manometern der Füllarmatur.

Nach ca. 20 Minuten ist die Anlage befüllt.

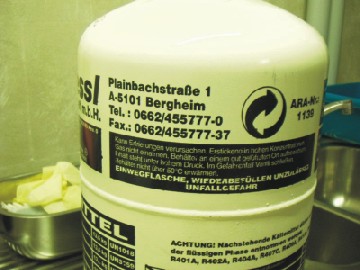

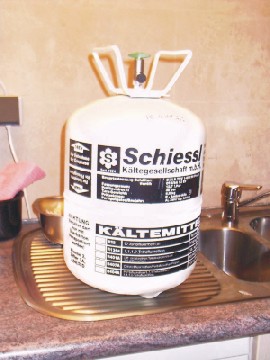

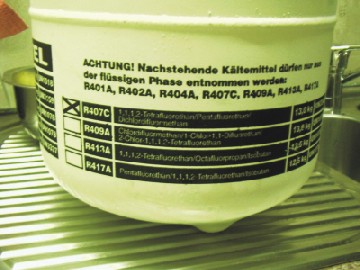

Verwendetes Kältemittel R407c in Einweggebinde

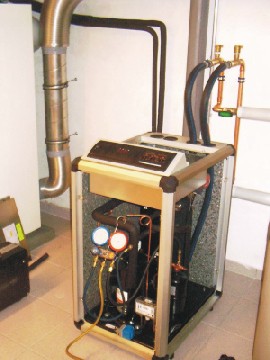

Letzte Kontrolle vor der Inbetriebnahme...

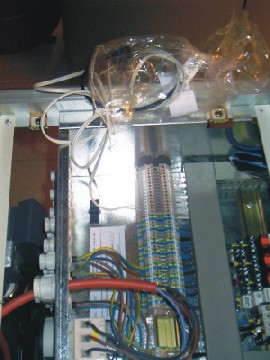

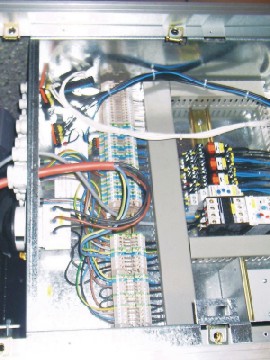

Der Temperaturfühler für das interne Steuergerät wird am Rücklauf des Wasserkreises montiert um bis zur EIB-Programmierung eine Steuergröße zu bekommen.

Elektrische und thermische Inbetriebnahme um 9.40 Uhr.

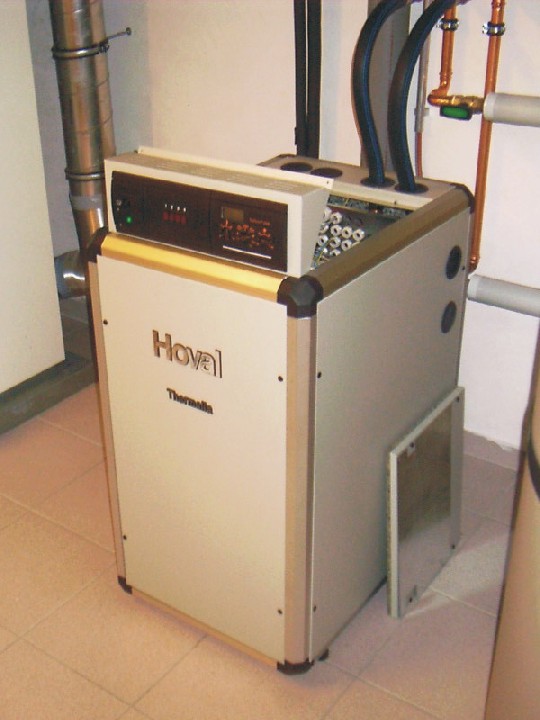

Die Seitenteile der Wärmepumpe werden wieder angebracht, der Scrollverdichter ist kaum zu hören, bei geschlossenem Deckel ist die Hoval Thermalia Wärmepumpe so leise, dass nur durch Handauflegen der Lauf des Verdichters ertastet werden kann, unser Gefrierschrank ist lauter :-)

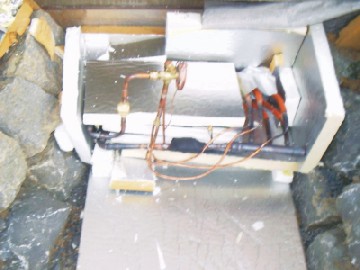

Der "Schacht", in dem sich die Spinne und das Expansionsventil befindet, wurde provisorisch mit restlichen PU-Platten aufgefüllt, dass kein Regen und keine Oberflächenkälte im Winter an die Saugleitungen gelangen kann.

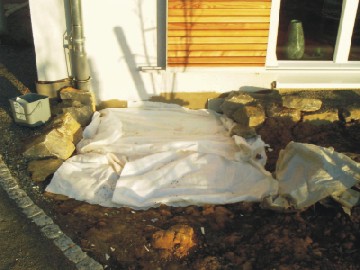

Anschließend wurde der Schacht mit Folie und Geothextil abgedeckt, dass kein Regen eindringt und mit....

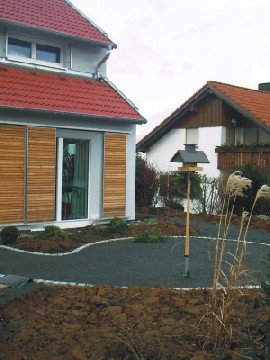

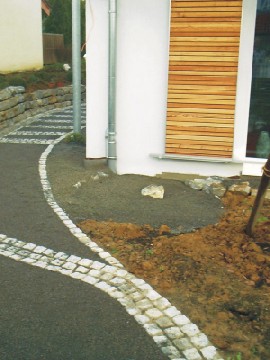

Kies dem Gelände angepasst. Im Frühjahr wird die Verfüllung geöffnet und sauber ausgeführt, so dass danach die Bepflanzung mit Kiespflanzen stattfinden kann. Endlich ist das Loch zu !

Vorab: Stromverbrauch im Passivhaus Langbein 2004



Frohe Weihnachten,

mehr im neuen Jahr
